特殊的电源电路(7905、7805、7812)

特殊的电源电路(7905、7805、7812)

提问者：神圣奇迹地点：- 浏览次数：9042 提问时间：05-10 16:47

我有更好的答案

1条回答: 南山铝业15 05-14 17:24 回答数：被采纳数：

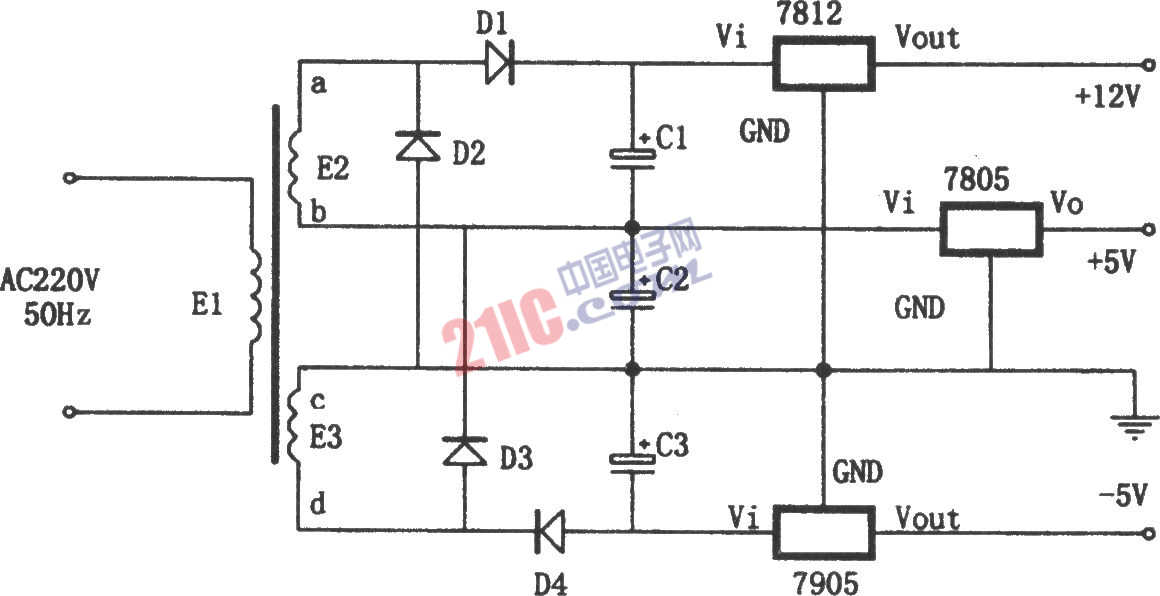

　　如图所示为一种特殊的电源电路。该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。

 评论0  赞56
