电源电路电源

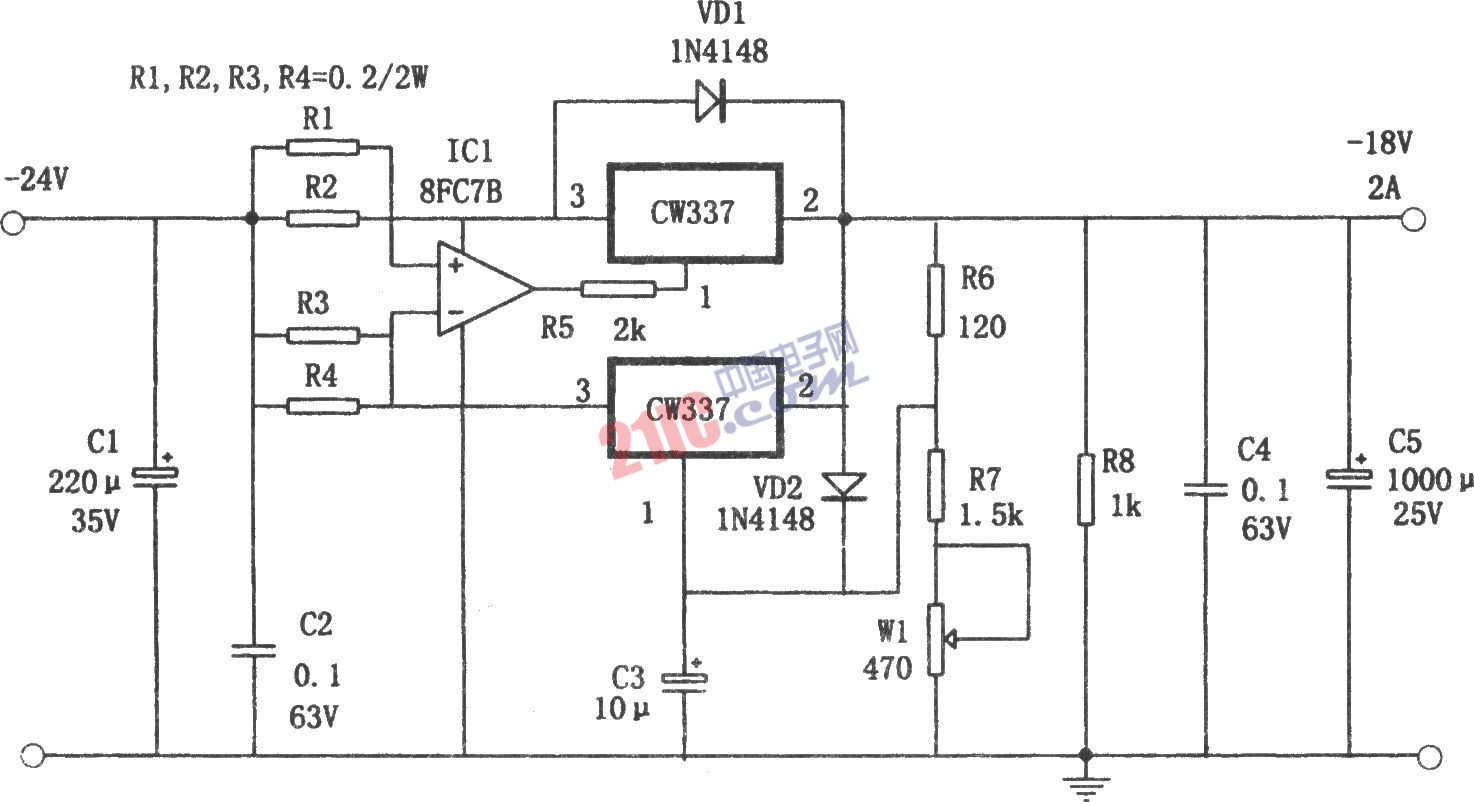

如图所示为并联扩流的-18V、2A电源电路。它采用两只可调三端稳压器并联的方法扩展电流。CW337的额定输出电流为1A,并联后输出电流成倍增加(达到2A)。此种方法比外接大功率三极管扩流法稳压精度高,功耗小。本电路采用运算放大器8FC713和R1、R2、R3、R4取样电阻等元件来自动平衡两只CW337的输出电流。本电源的输出电压为一18V+0.5,电压纹波不小于15mV。
