adsl延伸器

　　延伸中心局（ATU-C）至用户端（ATU-R）之间的传输距离。应用于第一代ADSL系统时，使用一级延伸器能将一般ATU-C至ATU-R 3.5公里距离扩展到5.5公里～6公里（确保上/下行速率为128kbps/512kbps），能同时维持普通电话（POTS）业务；使用两级延伸器能将一般ATU-C至ATU-R 3.5公里距离扩展到6公里～7公里（确保上/下行速率为128kbps/512kbps），能同时维持POTS业务。应用于ADSL2+系统时，使用一级延伸器能将ATU-C的覆盖距离扩展到6公里～7.5 公里（确保上/下行速率为128kbps/512kbps），能同时维持POTS业务。

　　预防因为中心局离用户太远，不能向用户提供宽带服务而导致的用户流失。

　　改善已开通宽带业务的距离较远用户的网络服务质量。

　　针对恶劣使用环境，提供室外型设备，具有完善的防雷功能及过流、过压保护功能。

　　全方面兼容ADSL系统供给商设备，包括第一代的ADSL设备和第二代的ADSL设备。

　　适用环境：

　　线缆规格：直径0.4mm以上双绞线（标准的适用于ADSL的线缆）。

　　频谱兼容性：

　　规范：

　　ADSL延伸器的远供电源AEC（远供输出）：

　　B1P为单路输出，可安装在局端机房，也可安装在用户端。

　　B1为单路输出，只能安装在局端机房。

　　B4或B4P为四路输出，B8或B8P为八路输出，能安装在局端机房19英寸机柜中。

　　每路能为两路AER提供远供电源。

　　输入电压：DC -48V或

　　输出电压：

　　输出电流：100mA（限流值）

　　具有短路保护功能。

　　通过告警指示，指示线路短路过流状态。

　　ADSL延伸器AER：

　　接收由AEC提供的远供电源。

　　功耗：单路1.6W，两路2.6W。

　　阻抗：100Ω

　　工作温度：-20℃～+60℃

　　能支持单路、两路、四路等。

　　1、在单级ADSL延伸器的实际应用中，以0.4mm的电缆为例，应满足以下条件：

　　3 km ≤ L1+L2 ≤ 5.5 km

　　2、在电缆的中间必须要有AER的接入点（即AER的放置位置）。

　　3、当AEC放置于局端，用于向AER提供远供电源时，L1=L3；当AEC放置于用户端，用于向AER提供远供电源时，L2=L3。

　　4、A、B线的纵向平衡度必须大于40dB。

　　5、L1、L2两段电缆都应没有桥接抽头。如果有用于改善电话使用效果的加感线圈，则必须去掉。

　　6、电缆应没有腐蚀、损伤等能引起绝缘强度下降的情况，特别是用于远供的线对。

　　需要注意的是，对于需要ADSL信号和普通电话（POTS）信号共线的情况，当AER安装处无稳定的电源时，需要使用另外一对线专门为AER提供远供电源。

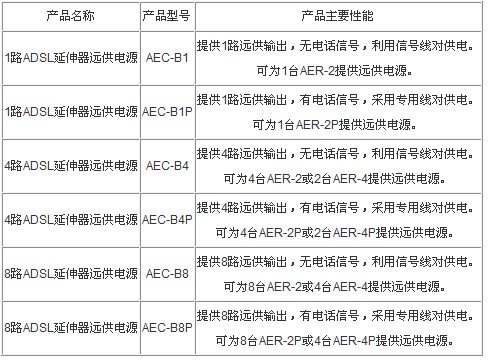

adsl延伸器的AEC型号说明
