可恢复保险丝

　　①最大电压:是指在2O℃时元件两端所能承受的最大电压降，一般为60V。

　　②保持电流:是指在20T时元件不断开的最小电流。对于不同型号的元件，该电流值也不相同，一般可从几十毫安到几十安不等。

　　③断开电流:是指在20℃时元件流过足以触发元件关断的最小电流值，又称为触发电流。该电流值通常为保持电流的两倍。

　　④触发断开的最大时司:在20℃条件下，以5倍的保持电流触发元件断开的最大时间。该时间一般小于20S。

　　⑤断开功率:在20℃时元件断开时所消耗的功率，一般为几百毫瓦到几瓦。

　　⑥原始电阻:在20℃时元件断开前的阻抗，一般为几毫欧到几欧。

　　⑦断开后电阻:在2O℃元件断开1h后的最高阻抗，一般只有几十毫欧到几欧。

　　⑧复原时间:在20℃电源移去后元件由关断到羽合导通的时司，一般小于20S。

　　可恢复保险丝是由高分子聚合物及导电材料等混合制成的，所以又把它称为聚合开关。在正常状态下，聚合物成结晶状结构，导电材料通过聚合物构成三维导电通道(如图1(a)所示)，处于低阻导通状态。由于阻抗低，流经元件的正常电流所产生的热量小，不会使晶状结构发生变化。当有大电流通过或出现过流时，可恢复保险丝本身温度迅速上升，元件产生的热量使聚合物随即膨胀，导致导电物质链的断裂(如图1(b)所示)，元件的阻值在极短的时间内可上升到原阻值的1x10(6)倍以上，限止了大电流流过元件，只有很小的电流流过，如同切断了电路一样，达到了保护的目的。当异常大电流排除后或过热现象消除后，元件中的导电链又重新建立，元件恢复到正常的低阻状态。

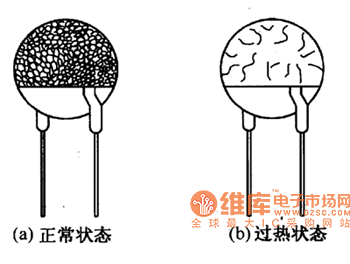

　　图1 可恢复保险丝的工作原理示意图

　　元件在故障消除后的12S内，温度会很快下降，随之电阻便急剧减小，如图1所示。

　　图1 动作时间与电流的关系图
