扼流线圈是用于通过直流成分,阻止交流高频波成分的线圈。使用起来和固定电感(线圈)具有相同的意义。表1表示的是经常使用的具有代表性的固定电感的例子。照片1是电感的外观。

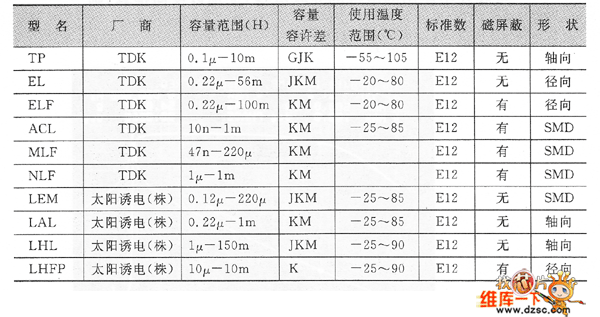

表1 固定电感的例子
线圈L的电抗(交流下的电阻)为
XL=2πfL=ωL(Ω)
频率F越高、电感L的值越大,会产生很大的电抗,高频电流就变得很难流过。因此,应阻止噪声等的高频信号。

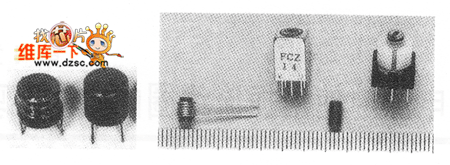

照片1 固定电感的外观
现实中的线圈具有直流电阻和损失电阻(RS)成分。因此,线圈的阻抗为
另外,线圈自身的绕线间的分布容量Cp,即使很小也会引起高频区域的并联共振现象,会变成极大的阻抗。

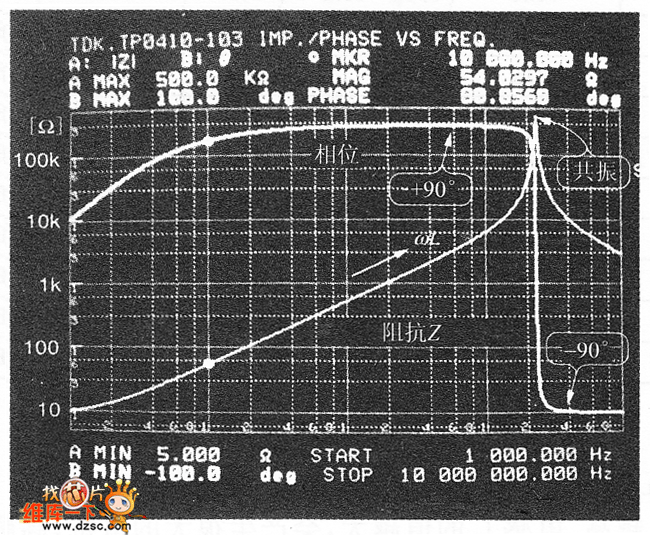

照片2是研究小型固定电感(TP0410系列,1mH,TDK)的阻抗-相位特性的结果。在低频时仅有数Ω的阻抗,随着频率的变高,阻抗|z|会上升,在f≈2.5MHz附近会引起并联共振。
此时的共振频率为
从此式中使用的电抗的并联电容Cp加以反向推算,则
照片2 电感TPO410-1mH的阻抗-相位特性(f=1k~10 MHz,z为对数表示,相位为±100°/FS)一般地,电感L越小,则共振频率fo越高。
