光纤配线箱

光纤配线箱的光电特性

• 　　连接器衰减（插入、互换、重复）≤0.3dB；

  　　回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；

  　　高压防护接地装置：

  　　绝缘电阻：≥1000MΩ/500V（直流）。

  　　耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

  　　接地线截面积：>6mm2 ，接地处有明显的接地标志。

光纤配线箱的主要机械系能参数

• 　　连接器插拔耐久性寿命＞1000次。

  　　全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。

  　　对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

  　　阻燃：符合 GB5169.7 实验A 要求。

光纤配线箱的总体结构特征

• 　　光纤的熔接配线、调度全正面操作，机架可背靠背或靠墙安装，节省空间。

  　　模块化设计，容量大、密度高，扩容方便。

  　　光缆可从上或从下进入机架，适用于带状和非带状光缆。

  　　全封闭式结构，跳纤不外露，外形美观，防尘效果好。

  　　卡入式适配器安装，适用于 SC、FC、双 LC、ST 等多种适配器，适配器安装倾斜于机箱正面 30°，避免弧光直射入眼，同时便于走线。

  　　带状光缆提供专用开剥保护接头，使裸纤的保护、光缆的固定、接地更完善、可靠。

  　　可安装光分路器、衰减器等增值模块，操作、维护方便可靠。

  　　另外还配有供光纤熔接操作的工作台及各种附件，使操作、维护方便可靠。

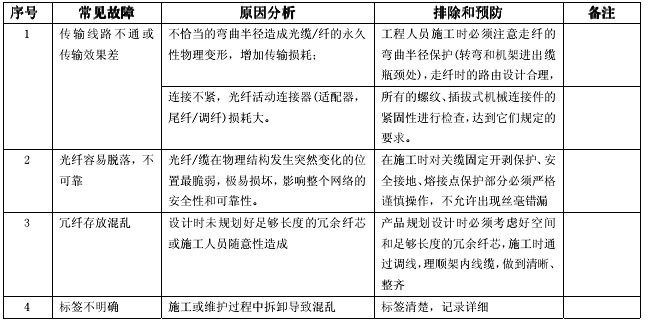

光纤配线箱的常见故障与排除
