薄膜铂电阻

薄膜铂电阻的构成

• 　　薄膜铂电阻是由感温元件、不锈钢外保护管、接线盒以及各种用途的固定装置组成，有双支和单支元件两种规格，双支铂电阻可以同时输出两组相同电阻信号供使用。安装固定装置有固定螺纹、活动法兰盘、固定安装法兰盘和带固定螺栓锥形保护管装置等形式。

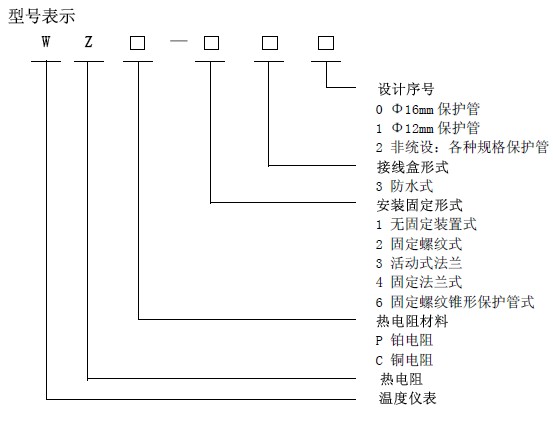

薄膜铂电阻的型号释义

薄膜铂电阻的相关参数

• 　　技术指标   名称  分度号  测温范围   ℃    精度等级  误差Δt ℃

  　　薄膜铂电阻    Pt100  Pt500  Pt1000 -200～600 1/3DIN ±(0.10+0.0017| t | )

  　　A级     ±(0.15±0.002 | t | )

  　　B级     ±(0.30±0.005 | t | )

  　　公称压力

  　　一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍，实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

  　　热响应时间

  　　在温度出现阶跃变化时，薄膜铂电阻的输出变化至量程变化的50[%]所需要的时间称为热响应时间，用τ0.5表示。

  　　薄膜铂电阻绝缘电阻

  　　常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80[%]，常温绝缘电阻值应大于100MΩ。

  　　薄膜铂电阻允许通过电流

  　　通过薄膜铂电阻的测量电流最大不应超过1mA 。

薄膜铂电阻的特点及应用

• 　　薄膜铂电阻具有精度高，稳定性好，可靠性强，产品寿命长等优点,适用于工业自动化测量及各种实验仪器仪表。
