微动开关
工作原理
-

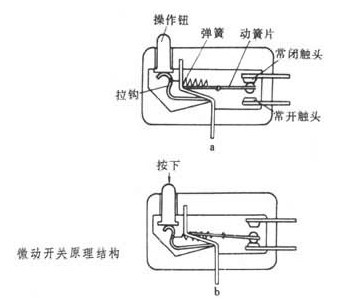

微动开关的原理结构见图。当外界机械力作用于操作钮时,操作钮便向下运动,通过拉钩将弹簧拉伸。当弹簧拉到一定长度后,动簧片迅速向下运动,动簧片右端的触头转向与下面的常开触头接触,从而实现电路的转换。如果去除外力,在弹簧恢复力的作用下,触头又瞬时地进行转换。在图示基本结构基础上,再加装一些滚轮或压块,则可派生出其他结构型式的微动开关,可适应不同用途。
微动开关的分类
-
微动开关的种类繁多,内部结构有成百上千种,按体积分有普通型、小型、超小型;按防护性能分,有防水型、防尘型、防爆型;按分断形式分,有单联型、双联型、多连型。目前还有一种强断开微动开关(当开关的簧片不起作用的时候,外力也能使开关断开);按分断能力分,有普通型、直流型、微电流型、大电流型。按使用环境分,有普通型、耐高温型(250℃)、超耐高温陶瓷型(400℃) 微动开关一般以无辅助按压附件为基本型式,并且派生出小行程式、大行程式。根据需要可加入不同辅助按压辅件,根据加入的不同的按压辅件开关可分为按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等各种形式。
微动开关的用途
-
微动开关在需频繁换接电路的设备中进行自动控制及安全保护等,广泛应用在电子设备、仪器仪表、矿山、电力系统、家用电器、电器设备,以及航天、航空、舰船、导弹、坦克等军事领域,无锡市创新开关电器有限公司品种齐全已经广泛应用于以上领域,开关虽小,但起着不可替代的作用。 目前国内市面上的微动开关根据使用要求的不同,开关的机械寿命有3W次至1000W次不等,一般有10W、20W、50W、100W次、300W次、500W次、800W次,国内一般使用铍青铜、锡青铜、不锈钢丝做簧片,国外的ALPS最高可以做到1000W次,他们的簧片是用稀有金属钛做成的。
微动开关的前景
-
相比于业内其他产品,微动开关在过去一两年里发展较快,年增长率已超过15[%],销售总额高达1.55亿美金,占全国开关行业总收益的10[%]。2008至2009年间,便携式电子产品、电脑外围设备和机电设备领域将持续火爆。 调查显示,2007年中国内地的电接插元件的销售额高达85.7至92.2亿美金。目前国内拥有50至100家微动开关制造商,其中半数为本地企业,其余多数为港资和台资企业。珠江三角洲和长江三角洲为主要生产基地,苏州、温州、东莞和深圳厂商占全国总数的60[%]。大部分微动开关厂商会同时生产一些其他开关或连接器,比如轻触开关、拨动开关、按钮开关、摇臂开关和滑动开关等。微动开关的销售额通常占总销售额的5[%]至40[%],随着终端产品体积的缩小,厂商预计,该比例将呈上升趋势。
