负温度系数热敏电阻

负温度系数热敏电阻的原理

• 　　热敏电阻是由掺杂过渡金属氧化物所构成(如锰、钴、镍…等)，NTC材料的导电主要为电荷跳跃过程中，其移动速率与热激发有关。当温度昇高，电荷浓度及移动速率增加，以致导电率增加形成电阻下降。

负温度系数热敏电阻的应用

• 　　温度量测与控制：家电产品中的电冰箱、电热水器、电磁炉、冷气机、烤箱、电熨斗、电子体温计…等。通讯产品中的行动电话电池、无线电话；汽车产品中的汽车空调器、汽车燃油电喷系统。

  　　温度补偿：仪器仪表的线圈、液晶显示器、热电偶、震荡器、电视机。

  　　突波电流抑制：马达、电源供应器、监视器、萤光灯、投影机、卤素灯。

  　　环境量测：液位计、风速计、流量计、真空计、湿度计。

负温度系数热敏电阻的常见故障与原因

• 　　短路：长时间回路电流高於产品Imax或Power rating 高於元件Pmax，以上原因产生均会使元件温度超出Tmax，初始会始元件呈现极低的电阻值，元件被烧熔後形成短路或开路的现象均有可能。

  　　开路/炸毁：当瞬间极大能量加载於产品上，元件材料承受不了因而破裂，一般情况下为呈现高阻抗或直接开路。

  　　阻值偏移：因NTC元件是属於对热极为敏感的半导体元件，若超出元件规格书中IR reflow、rework所建议的温度或时间条件，产品很容易因受热破坏而产生阻值偏移。阻值下降或偏高均有可能发生。

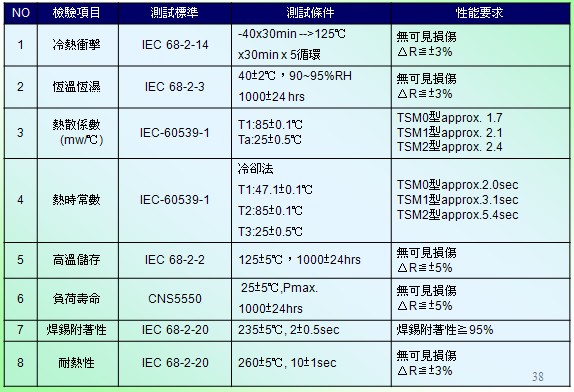

负温度系数热敏电阻的性能参数
