发光二极管

　　一个二极管由一段P型材料同一段N型材料相连而成，且两端连有电极。这种结构只能沿一个方向传导电流。当二极管两端不加电压时，N型材料中的电子会沿着层间的PN结(junction)运动，去填充P型材料中的空穴，并形成一个耗尽区。在耗尽区内，半导体材料回到它原来的绝缘态--即所有的空穴都被填充，因而耗尽区内既没有自由电子，也没有供电子移动的空间，电荷则不能流动。

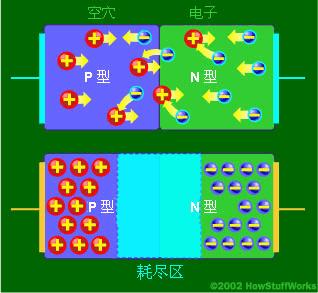

　　在PN结(junction)内，N型材料中的自由电子填充了P型材料中的空穴。这样，在二极管的中间就产生了一个绝缘层，称为耗尽区。

　　为了使耗尽区消失，必须使电子从N型区域移往P型区域，同时空穴沿相反的方向移动。为此，您可以将二极管N型的一端与电路的负极相连，同时P型的那一端与正极相连。N 型材料中的自由电子被负极排斥，又被正极吸引；而P型材料中的空穴会沿反方向移动。如果两电极之间的电压足够高，耗尽区内的电子会被推出空穴，从而再次获得自由移动的能力。此时耗尽区消失，电荷可以通过二极管。

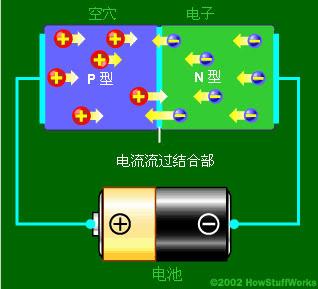

　　当电路的负极与N型层、正极与P型层相连时，

　　电子和空穴开始迁移，而耗尽区将消失。

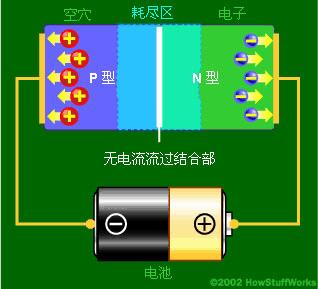

　　如果您试图让电流沿反方向流动，将P型端连接到电路负极、N型端连接到正极的话，电流将不会流动。N型材料中带负电的电子会被吸引到正极上；P型材料中带正电的空穴则会被吸引到负极上。由于空穴与电子各自沿着错误的方向运动，PN结将不会有电流通过，耗尽区也会扩大。

　　发光二极管按发光颜色分为：红色光、黄色光、绿色光、红外光等。

　　发光二极管按外形分为：圆形、长方形、三角形、正方形、组合形、特殊形等。
