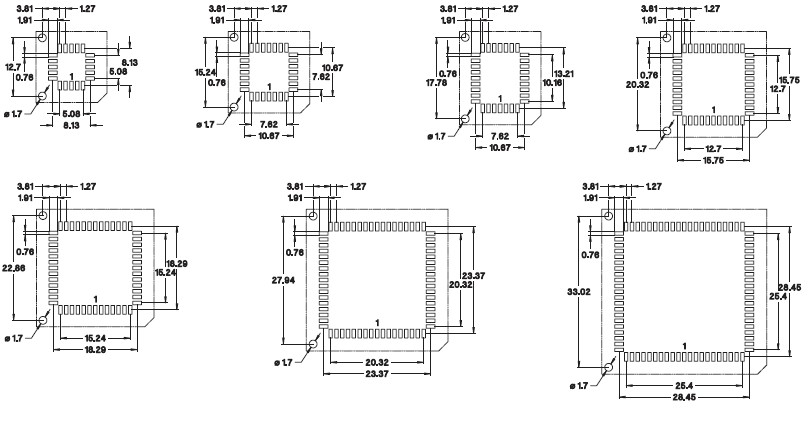

工作温度范围: -55 ~+125?
气候种类(IEC): 55/125/21
工作湿度范围: 年平均相对湿度:75[%]
最大工作电压: 100VRMS/150VDC (间隔2.54mm)
机械特性
簧爪保持力: 最小40N(在施加轴向力时无位移)
接触保持力: 最小3.3N,根据MIL-DTL-83734, 4.6.4.2条
电气特性
任何两个相邻的触点之间的最小绝缘电阻在500VAC电压时为10,000MΩ
任何两个相邻的触点之间的最大电容为1pF(PLCC:2pF)
每个车针的自感:最大2nH
环境特性
连接器经受下列环境试验后不发生机械和电气缺陷:
?EC 60512-11-9.11i/60068-2-2.Bb规定的干热稳态试验:125℃,16h
?IEC 60512-11-12.11m/60068-2-30. Db规定的湿热循环:25/55℃,相对
湿度90 – 100[%],24小时的1个循环
?IEC 60512-11-10.11j/60068-2-1.A规定的冷稳态试验:-55℃,2h
?IEC 60512-11-4.11d/60068-2-14.Na规定的热冲击试验:-55/125℃,5个
循环,30分钟
?IEC 60512-6-4.6d/60068-2-6.Fc规定的正弦振动试验:10到500Hz, 10g加
速度,1个倍频程/分,每轴10个循环
?IEC 60512-6-3.6c/60068-2-27.Ea规定的冲击试验:50g加速度,11ms,三
个轴上3个冲击
在以上两个试验中,没有发生大于50ns的接触中断。
?根据J-STD-002A、测试A进行的可焊性试验:245℃,5S,焊料为合金
SnAg3.8Cu0.7
?根据J-STD-020C进行的耐焊接热性能试验:260℃,20S
?根据J-STD-020C 1级进行的湿度灵敏性试验
?耐腐蚀性
1)IEC 60068-2-11.Ka规定的盐雾试验:48小时
2)IEC 60068-2-42.Kc规定的二氧化硫(SO2)试验:在浓度为25
ppm,温度为25℃,相对湿度为75[%]的SO2中放置96小时。
3)IEC 60068-2-43.Kd规定的硫化氢(H2S)试验:在浓度为12
ppm,温度为25℃,相对湿度为75[%]的H2S中放置96小时。
绝缘体玻璃填充热塑性塑料PPS-GF30-FR
可燃性 UL94V-O
车针磷青铜
接触压力每个车针最小1.5N
机械寿命最小50个循环
额定电流 1A
接触电阻最大20mΩ
绝缘强度最小600VRMS
绝缘电阻最小5,000mΩ
电容最大2pF
表面贴装端子的共面性最大0.1mm
