双电源自动切换装置

双电源自动切换装置

SMQ2 系列双电源自动切换装置结构特点

  •   ①:两台电动操作断路器具有电气联锁装置和机械联锁装置准确可靠在使用一台断路器工作。

      ②:本装置选用高分断能力的断路器,并具有过载、短路保护。

      ③:本装置可具备人工切换、自动切切换两种形式。自动切换开关分自投自复和自投不自复两种形式。工作时对两路电源(常用电源和备用电源)的三相电压,同时进行测试,任一相发生过压力、欠压(包括缺相)、断电等故障均能从导常电源侧延时转换到正常电源以保证电源无故障输出。

SMQ2 系列双电源自动切换装置正常工作条件

  •   ①:周围温度不高于+40℃和不低于-5℃.且24小时平均值不超过35℃(特殊订货除外)。

      ②:安装地点的海拔高度2000m及以下。

      ③:大气条件为相对湿度在周围空气温度为40℃时不超过50[%];在较低温度下可以有较高的相对湿度,在最湿月的月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过90[%],并考虑温度变化产生在产品表面上的凝露。

      ④:污染等级为3级。

      ⑤:外磁场:SMQ2安装场所在任何方向不应超过在磁场的5倍。

自动控制器的工作原理

  •   控制器具有“自动控制”、“常用电源”、“备用电源”、“断电再扣”四种工作模式。

      若按下“常用电源”键,不管常用电源是否正常,控制器发出一组指令,让备用电源的断路器分闸,常用电源的断路器全闸;若按下“备用电源”,则常用电源断路器分闸,备用电源断路器合闸;按下“断电再扣”键,则无论哪个断路器处在合闸位置,该断路器立+即分闸,如果断路器因负载原因脱扣,排除故障后,可按下“断电再扣”使断路器再扣。控制器在“自动控制”工作模式时,控制器随时对常用电源和备用电源进行监测,当常用电源中有一相或一相以上的电压出现导常(过压、欠压和失压),经过适当的延时时间t1(此延时是观察电网的故障是可逆的还是不可逆的),当确定常用电源的故障已无法恢复,即常电源的断路器断开,经过t2延时后,合上备用电源的断路器;当运行在备用电源相当时间后,常用电源又恢复正常,则经过t3延时(以观察常用电源是否真正恢复正常),将备用电源断路器断开,经过t4延时后,将常用电源的断路器合上。此种功能称为自投自复。如果两面电源分别为I电源和II电源,I电源发生故障,自动切换到II电源供电,在II电源运行一段时间后,I电源又恢复正常,此时不再从II电源切换到I电源,这便是自投不自复。

      当常用电不供电时,如备用电源出现异常,则控制器会发出报警声,以提示工作人员及时修复,引报警声也可人为关闭。

      注:t1、t3为切换延时,0∽60S之间,出厂时整定在10S;t2、t4为断电延时,双电操为0.5∽1.5S,出厂时整定为1S,单电操最小为1.5∽3S;自投不自复控制器不检测过电压。

      SMQ2型可用于电网-发电机之间的切换,但无启停电发电机信号输出。

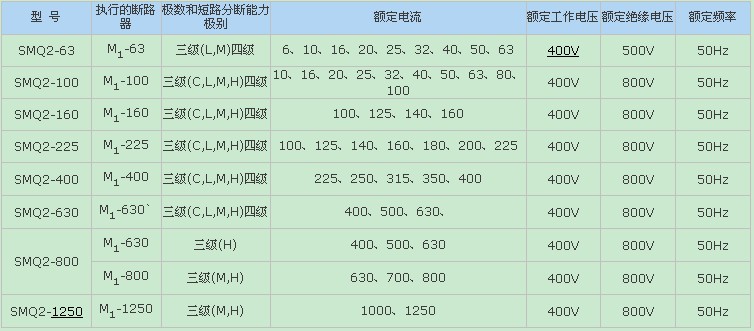

双电源自动切换装置装置主要规格

  • 双电源自动切换装置装置主要规格
