电源电路电源

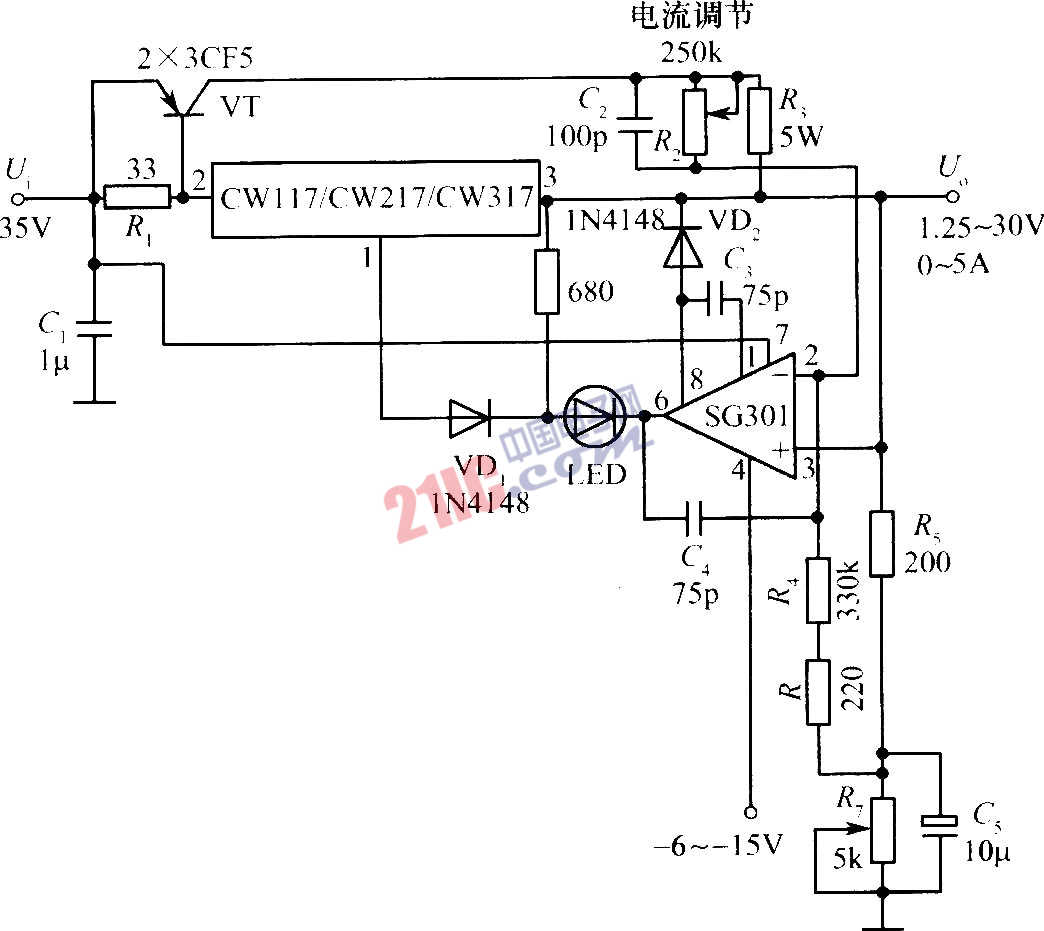

如图是一个恒压/匣流电源的原理图。它由扩展电流、恒压和恒流三部分组成。两只功率晶体管3CF5并联作为扩流管;电阻R3是限流电阻;R2是电流调节电位器;R是电压调节电位器。该电源的工作原理与大电流集成稳压电源和恒流源相同,可提供1.25~30V的稳压输出和0~5A的恒流输出。
