1.按精度分类 石英晶体振荡器按精度(或频率稳定度)可分为普通石英晶体振荡器,精密石英晶体振荡器、中精密石英晶体振荡器和高精密石英晶体振荡器。
2.按封装结构及外形分类 石英晶体振荡器按封装结构及外形可分为金属外壳晶体振荡器、玻璃外壳晶体振荡器、胶木壳晶体振荡器和塑料外壳晶体振荡器。金属外壳封装的石英晶体振荡器又有锡焊、冷压焊和电阻焊三种。
3.按引出电极数目分类 石英晶体振荡器按引出电极数目可分为双电极(二端)型晶体振荡器、三电极(三端)型晶体振荡器和四电极(四端)型晶体振荡器。
4.按用途分类 石英晶体振荡器按用途可分为彩色电视机用晶体振荡器、影碟机用晶体振荡器、无线通信用晶体振荡器、电子钟表用晶体振荡器等多种类型。
5.按基本谐振电路分类 石英晶体振荡器按基本谐振电路可分为并联晶体振荡器和串联晶体振荡器两种类型。
石英晶体振荡器的主要参数有标称频率、负载电容、激励电平、工作温度范围及温度频差等。
1.标称频率 标称频率是指石英晶体振荡器的振荡频率,它与负载电容的容量值有关。
2.负载电容 负载电容是指与石英晶体振荡器各引脚相关联的总有效电容(包括应用电路内部与外围各电容)之和。负载电容常用的标准值有16PF、20PF、30PF、50PF、100PF。
3.激励电平 激励电平是指石英晶体振荡器工作时所消耗的有效功率。该值决定电路工作频率的确良稳定程度。激励电平常用的标准值有0.1 mW、0.5 mW、1 mW、2 mW、4 mW。
4.工作温度范围 工作温度范围是指石英晶体振荡器正常工作时所允许的最低温度至最高温度(环境温度)。
5.温度频差 温度频差是指石英晶体振荡器在工作温度范围内的工作频率相对于基准温度下工作频率的最大偏离值,它用来反映石英晶体振荡器的频率温度特性。

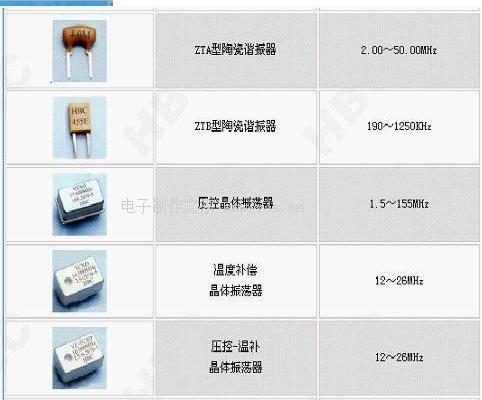

石英晶体振荡器一般由外壳、晶片、支架、电极板、引线等组成。外壳材料有金属、玻璃、胶木、塑料等,外形有圆柱形、管形、长方形、正方形等多种。

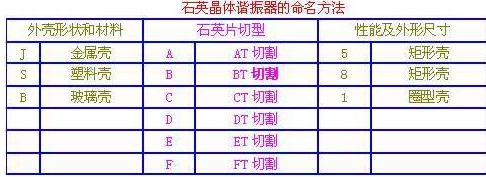

晶片是从一块晶体上按一定的方位角切下的薄片,可以是圆形或正方形,矩形等。按切割晶片的方位不同,可将晶片分为AT、BT、CT、DT、X、Y等多种切型。不同切型的晶片其特性也不尽相同,尤其是频率温度特性相差较大。
晶片的两个对应表面上涂敷银层,由晶片支架固定并引出电极。晶片支架分为焊线式和夹紧式两种。通常,中、低频晶体振荡器采用焊线式晶片支架,而高频晶体振荡器采用夹紧式晶片支架。
石英晶体振荡器的工作原理基于晶片的压电效应(晶片两面加上不同极性的电压时,晶片的几何尺寸将压缩或伸张,此现象即为压电效应)。当晶片两面加上交变电压时,晶片将随着交变信号的变化而产生机械振动。当交变电压的频率与晶片的固有频率(只与晶片几何尺寸相关)相同时,机械振动最强,电路中的电流也最大,这即是晶体谐振特性。
