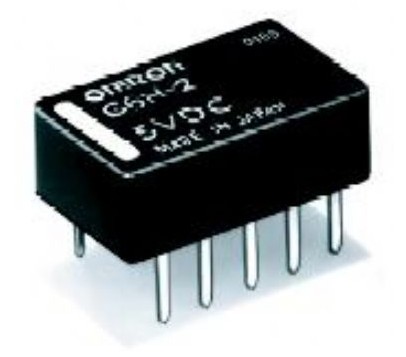

1.额定工作电压
是指高压继电器正常工作时线圈所需的电压,也就是控制电路的控制电压。视继电器的具体型号而定,可以是交流电压,也可以是直流电压。
2.直流电阻
是指高压继电器中线圈的直流电阻,可以通过万能表测量。
3.吸合电流
是指高压继电器能够产生吸合动作的最小电流。在正常使用时,给定的电流必须略大于吸合电流,这样高压继电器才能稳定地工作。而对于线圈所加的工作电压,一般不要超过额定工作电压的1.5倍,否则会产生较大的电流而把线圈烧毁。
4.释放电流
是指高压继电器产生释放动作的最大电流。当吸合状态的电流减小到一定程度时,继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。
5.触点切换电压和电流
是指高压继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小,使用时不能超过此值,否则很容易损坏继电器的触点。
1.先了解必要的条件
①被控制电路中的电压和电流;
②控制电路的电源电压,能提供的最大电流;
③被控电路需要几组、什么形式的触点。选用高压继电器时,一般控制电路的电源电压可作为选用的依据。控制电路应能给高压继电器提供足够的工作电流,否则继电器吸合是不稳定的。
2.查阅有关资料确定使用条件后,可查找相关资料,找出需要的高压继电器的型号和规格号。若手头已有继电器,可依据资料核对是否可以利用。最后考虑尺寸是否合适。
3.注意器具的容积。若是用于一般用电器,除考虑机箱容积外,小型继电器主要考虑电路板安装布局。对于小型电器,如玩具、遥控装置则应选用超小型继电器产品。
1.扩大控制范围。例如,多触点继电器控制信号达到某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路。
2.综合信号。例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,达到预定的控制效果。
3.放大。例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路。
4.自动、遥控、监测。例如,自动装置上的继电器与其他电器一起,可以组成程序控制线路,从而实现自动化运行。
