生物传感器

　　（1）采用固定化生物活性物质作催化剂，价值昂贵的试剂可以重复多次使用，克服了过去酶法分析试剂费用高和化学分析繁琐复杂的缺点。

　　（2）专一性强，只对特定的底物起反应，而且不受颜色、浊度的影响。

　　（3）分析速度快，可以在一分钟得到结果。

　　（4）准确度高，一般相对误差可以达到1％

　　（5）操作系统比较简单 ，容易实现自动分析

　　（6）成本低，在连续使用时，每例测定仅需要几分钱人民币。

　　（7）有的生物传感器能够可靠地指示微生物培养系统内的供氧状况和副产物的产生。在生产控制中能得到许多复杂的物理化学传感器综合作用才能获得的信息。同时它们还指明了增加产物得率的方向。

　　（1）按照其感受器中所采用的生命物质分类， 可分为：

　　微生物传感器、免疫传感器、组织传感器、细胞传感器、酶传感器、DNA传感器等等

　　（2）按照传感器器件检测的原理分类 ，可分为：

　　热敏生物传感器、场效应管生物传感器、压电生物传感器、光学生物传感器、声波道生物传感器、酶电极生物传感器、介体生物传感器等。

　　（3）按照生物敏感物质相互作用的类型分类， 可分为亲和型和代谢型两种。

　　生物传感器是对生物物质敏感并将其浓度转换为电信号进行检测的仪器。生物传感器具有接受器与转换器的功能。由于酶膜、线粒体电子传递系统粒子膜、微生物膜、抗原膜、抗体膜对生物物质的分子结构具有选择性识别功能 ，只对特定反应起催化活化作用，因此生物传感器具有非常高的选择性。缺点是生物固化膜不稳定。

　　生物传感器涉及的是生物物质，主要用于临床诊断检查、治疗时实施监控、发酵工业、食品工业、环境和机器人等方面。

　　生物传感器是用生物活性材料（酶、蛋白质、DNA、抗体、抗原、生物膜等）与物理化学换能器有机结合的一门交叉学科，是发展生物技术必不可少的一种先进的检测方法与监控方法，也是物质分子水平的快速、微量分析方法。在未来21世纪知识经济发展中，生物传感器技术必将是介于信息和生物技术之间的新增长点，在国民经济中的临床诊断、工业控制、食品和药物分析（包括生物药物研究开发）、环境保护以及生物技术、生物芯片等研究中有着广泛的应用前景。各种生物传感器有以下共同的结构：包括一种或数种相关生物活性材料（生物膜）及能把生物活性表达的信号转换为电信号的物理或化学换能器（传感器），二者组合在一起，用现代微电子和自动化仪表技术进行生物信号的再加工，构成各种可以使用的生物传感器分析装置、仪器和系统。

　　1988年，在法国巴黎大学物理系Fert教授科研组工作的巴西学者M．N．Baibich研究Fe／Cr磁性超晶格薄膜的电子输运性质时发现了巨磁阻(GMR)效应，即材料的电阻率随着材料磁化状态的变化而呈现显著改变的现象。

　　这一发现引起了许多国家科学家的关注，巨磁电阻效应及其材料的基础研究和应用研究迅速成为人们关注的热点自此以后，10多年来，巨磁电阻效应的研究发展非常迅速，并且基础研究和应用研究几乎齐头并进，已成为基础研究快速转化为商业应用的国际典范目前，GMR材料已在磁传感器、计算机读出磁头、磁随机存取存储器等领域得到商业化应用。

　　利用GMR材料制作的传感器称作巨磁阻传感器，它具有灵敏度高、探测范围宽、抗恶劣环境等优点，可利用半导体曝光和刻蚀工艺，使该元件集成化、小型化，其性价比远远优于其他几种磁场传感器本文综述一种将GMR传感器和生物技术相结合的新型传感器——GMR生物传感器该传感器应用于生物检测领域，是一种对磁标记的生物样本进行检测的传感器，由免疫磁性微球(IMB)、高磁灵敏度的GMR传感器以及相关读出电路三部分构成。

　　2 免疫磁性微球

　　1979年，John Ugelstad等人成功地制备了一种均匀性和粒度适宜的聚苯乙烯微球，将其磁化并与抗体连接后，即成为一种分离细胞效果极佳的免疫磁标记——dynabeads从此，免疫磁标记得到广泛应用，并引发了生物分离技术上的一次革命免疫磁标记的特点主要有分离速度快、效率高、可重复性好、操作简单、不需要昂贵的仪器设备、不影响被分离细胞或其他生物材料的生物学性状和功能。

　　免疫磁性微球，或称免疫磁标记，是表面结合有单克隆抗体的磁性微球，是近年来国内外研究比较热门的一种新的免疫学技术它以免疫学为基础，渗透到病理、生理、药理、微生物、生化及分子遗传学等各个领域，其应用口益广泛，尤其在免疫学检测、细胞分离、蛋白质纯化等方面取得巨大的进展现在国外已经有多家公司专门生产磁标记产品，如比较著名的Dynal，Nanomag，Micromer公司等国内生产该方面产品的公司有宁波新芝生物科技股份有限公司、杭州联科生物技术有限公司、深圳纳微生物科技有限公司等图1是一些免疫磁标记的磁化曲线，其中，Dynal公司的M-280是目前最常用于GMR生物传感器检测的免疫磁标记，直径2.8μm，具有超顺磁性。

　　免疫磁标记技术的基本原理如下：免疫磁标记既可结合活性蛋白质(抗体)，又可被磁铁所吸引，经过一定处理后，可将抗体结合在磁标记上，使之成为抗体的载体，磁标记上抗体与特异性抗原物质结合后，则形成抗原-抗体-磁标记免疫复合物免疫磁标记的功能基团主要与蛋白质结合，但是借助亲和素-生物素系统，还能使免疫磁标记与非蛋白质结合，如各种DNA，RNA分子等．从而使免疫磁标记发挥更大作用。

　　3 高灵敏度的GMR传感器

　　目前，由实验和理论研究所得出具有GMR效应的磁有序材料主要有四种类型：多层膜结构、自旋阀结构、磁性合金颗粒结构以及颗粒-薄膜复合结构四种结构各有特点，而GMR生物传感器大多采用多层膜结构或自旋阀结构。

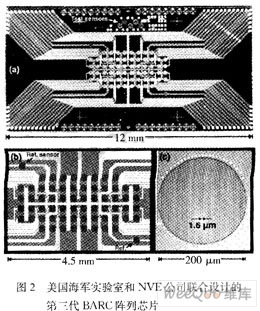

　　美国海军实验室于1998年率先提出利用GMR效应和免疫磁标记实现GMR牛物传感器的设想他们通过测量DNA、抗原-抗体、施体和受体等的实验，证明了其原理的可行性，从而进一步提出了磁标记阵列计数器(BARC)，并研制出DNA阵列芯片图2是美围海军实验室和NVE公司联合设计的第三代BARC阵列芯片，其平面布局如图2(a)所示，图2(b)是图2(a)的局部放大，它采用半导体工艺在硅基片上集成了64路GMR传感器，每一路传感器都是由总长为8 mm、宽为1.6μm磁阻条来回曲折地分布在直径为200μm的圆形区域内(图2(c))，其磁电阻值为42 kΩ，饱和磁化强度和GMR效应(△R/R)分别为30 mT和15％，每一个传感器可以单独完成一种检测传感器采用磁性层/非磁性层/磁性层的多层膜结构，被非磁性层隔开的两个磁性层之间反平行耦合。

　　除了美国海军实验室和NVE公司以外，美国斯坦福大学、德国比勒非尔德大学、葡萄牙里斯本大学等也对GMR生物传感器展开研究在国内，对GMR生物传感器展开研究的有中国科学院电工研究所、清华大学、电子科技大学等，虽然取得了一定的进展，但是缺乏和生物技术的有机结合，发展比较落后。

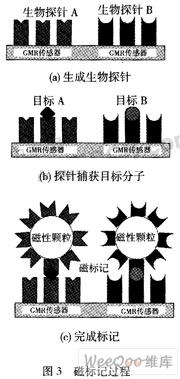

　　GMR传感器检测过程如图3所示首先，在传感器表面生成用于特定检测的生物探针(图3(a))，再使检测试液流过传感器表面，试液中特定的目标分子将被探针捕获(图3(b))，然后加入免疫磁性微球，免疫磁性微球与目标分子发生作用完成标记(图3(c))此时，需要采用垂直于传感器表面的外加梯度磁场将未参与标记的多余免疫磁性微球分离，这样可以减小检测时的背景噪声，从而提高检测的精确度然后，再用外加的交变磁场将磁标记磁化，磁化的磁标记产生的附加交变磁场引起传感器磁电阻的变化，通过读取磁电阻的变化可以判定待检试液中是否有目标分子，并根据磁电阻变化的幅度可以判断待检试液中目标分子的浓度等情况。

　　4 信号检测电路

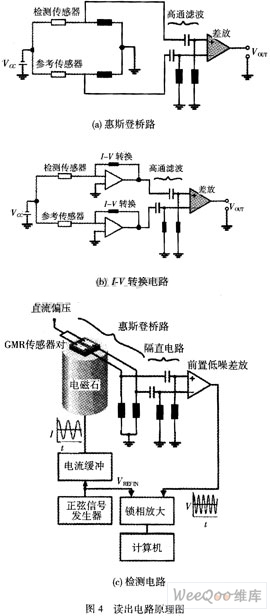

　　磁电阻的变化需要转化成电信号，有两种实现方式，一是惠斯登桥路结构，如图4(a)所示，另一种是采用I-V转换法，如图4(b)所示。

　　两种方式的输出信号都是在检测信号中除去参考信号代表的背景噪声，然后将其放大但是由于材料、器件的物理原因产生的噪声是不可能完全消除的，当检测信号非常弱时，由于信噪比太低，上述的电路无法实现对信号的读出，此时必须采用锁相放大技术才能读出信号，其检测过程如图4(c)所示锁相放大技术是用于微弱信号检测的有效方法之一，它采用互相关技术将待测信号中和参考信号同步的信号放大并检测出来。

　　锁相放大器由信号通道、参考通道和相关器(又称鉴相器)三部分组成，信号通道的作用是将弱信号放大到足以推动相关器工作的电平，并兼有抑制和滤除部分干扰及噪声的功能；相关器是一种完成被测信号与参考信号互相关函数运算的单元电路，由乘法器和积分电路组成；参考通道提供一个和被测信号频率相同的周期信号。

　　目前，对GMR生物传感器的信号检测大多采用市场上常见的通用型锁相放大器，其满刻度灵敏度可达到nV量级，但它们大多是模块化的测试仪器，体积过大，价格昂贵，不宜于产品的市场化为此，非常有必要设计一种专用于GMR传感器芯片和半导体技术具有良好的兼容性，可将其与锁相放大IC芯片采用MCM技术封装在一起，这将大大提高GMR生物传感器的实用性、普及性。

　　5 结语

　　综上所述，巨磁电阻生物传感器集成物技术、半导体技术、磁性薄膜技术以及微弱信号检测技术于一身，通过对免疫磁标记的检测，可精确判定待检试液的成分及所含成分的浓度等情况，是GMR传感器在生物检测领域的一次成功拓新由于它具有灵敏度高、分辨力强、价格低廉、设备小型化及测量过程自动化等诸多优点，在生命科学、医学及国防等领域的应用潜力巨大，并且随着半导体工艺的进步，它的集成度和灵敏度还将有更进一表示问候步的提高但是，目前对GMR生物传感器的研究，国内外都尚处于基础阶段研究，离实用化还有一定的距离。
