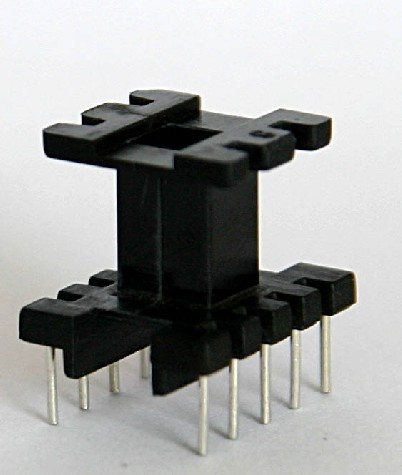

骨架在变压器中的作用主要有以下几点:
1.固定变压器中的磁芯。
2.为变压器中的铜线提供缠绕的空间。
3.骨架中的线槽为变压器的生产绕线提供过线的路径。
4.骨架中的金属针脚为变压器之铜线缠绕的支柱;经过焊锡后与PCB板相连接,在变压器工作时起到导电的作用。
5.骨架底部的挡墙,可使变压器与PCB板产生固定的作用;为焊锡时产生的锡堆与PCB板,和磁芯与PCB板,提供一定距离空间;隔离磁芯与锡堆,避免发生耐压不良。
6.架中的凸点、凹点或倒角,可决定变压器使用时放置方向或针脚顺序。
骨架按形状分为:立式和卧式两种。
变压器骨架一般按变压器所使用的磁芯(或铁芯)型号进行分类,有EI、EE、EF、EPC、ER、RM、PQ、UU等型号,而每个型号又可按磁芯(或铁芯)大小进行区分,如EE5、EE8、EE13、EE19等大小不一的型号。
按变压器的工作频率又分为高频骨架和低频骨架两种,这里所讲的频率,并不是指使用的次数,而是指变压器在工作时周期性变化的次数,单位是赫兹(Hz),简称赫,也常用千赫(kHz)或兆赫(MHz)或GHz做单位。
按骨架的针脚使用性质,又分为传统式骨架(DIP)和帖片式骨架(SMD)两种。
1.最常用的是尼龙PA66,通常里面会加入部分玻纤,耐温是130度的
2.PET 塑料,耐温155度
3.环氧板拼装,耐温有130度、155度、180度,主要和浸渍的绝缘漆有关
4.璃纤维撑条拼装,耐温180度
5.绝缘纸,有很多种,快巴纸、青稞纸、DMD、NMN、Nomex....
6.其他工程塑料,PBT、电木、聚四氟乙烯等等
