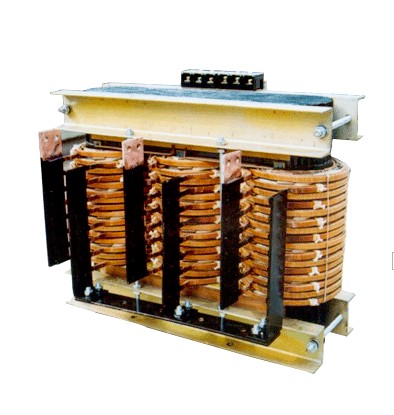

变流变压器

　　变流变压器是指与变流装置配合使用的专用电源变压器。

　　1.额定直流电流

　　额定直流电流应在下列数值中选取:

　　1, 2, 5, 10,(15),20,(30),(40),50,(80),100,(125),(160),200,(250),315,400,500,630,800,

　　1 000,1 250,1 600,2 000,2 500,3 150,4 000,5 000,6 300,8 000,10 000 A......。

　　注

　　1 当 采 用上列数值之外的数值时.电流大于10 00A 者可在R20序列内选取，小于100A 者可在RIO序列中选取

　　2 带 ( )者为非优选数值。

　　2.额定直流电压

　　额定直流电压应在下列数值中选取:

　　3, 6, 12 ,15,18,24,(30),36,48,60,72,90,(100),115/110,125,16.0200,230/220,250,(275),315,

　　400,460/440,500,(600),630,800,1 000,1 250,1 600,2 000,2 500,3 150,4 000,5 000,6 300,8 000,

　　10 000 V.......

　　注

　　1 斜 线 下的110,220,440V 适用于向专一负载供电的整流器的额定直流电压.斜线上的115,230,460V 适用于向

　　系统 供 电 的 整 流 器额定直流电压。

　　2 额 定 直流电压在630V 以上，表列值不能满足使用需要时应在R20序列中选取

　　3 带 〔 )者为非优选数值。
