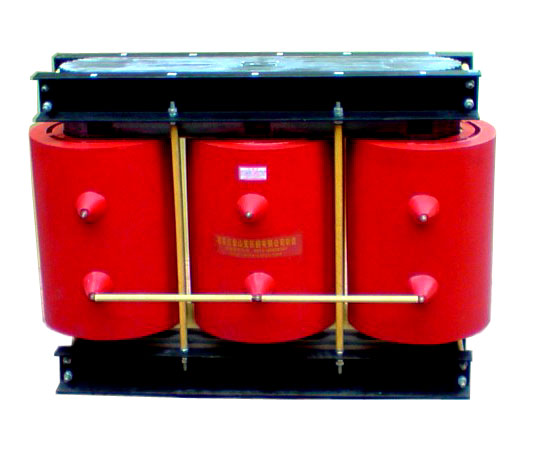

1.吸潮器(硅胶筒):内装有硅胶,储油柜(油枕)内的绝缘油通过吸潮器与大气连通,干燥剂可以吸收空气中的水分和杂质,保持变压器内部绕组的良好绝缘性能;硅胶变色、变质易造成堵塞。
2.油位计:反映变压器的油位状态,一般在+20O左右,过高需放油,反之加油;冬天温度低、负载轻时油位变化不大,或油位略有下降;夏天,负载重时油温上升,油位也略有上升;二者均属正常。
3.油枕:调节油箱油量,防止变压器油过速氧化,上部有加油孔。
4.防爆管:防止突然事故对油箱内压力聚增造成爆炸危险。
5.信号温度计:监视变压器运行温度,发出信号。指示的是变压器上层油温,变压器线圈温度要比上层油温高10℃。国标规定:变压器绕组的极限工作温度为105OC;(即环境温度为40OC时),上层温度不得超过95OC,通常以监视温度(上层油温)设定在85OC及以下为宜。
6.分接开关:通过改变高压绕组抽头,增加或减少绕组匝数来改变电压比。 ∵:U1/U2=W1/W2,U1W2=U2W1, ∴:U2=U1W2/W1。 一般变压器均为无载调压,需停电进行:常分Ⅰ、Ⅱ、Ⅲ三挡+5[%]、0[%]、-5[%](一次为10.5KV、10KV、0.95KV二次为380V、400V、420V),出厂时一般置于Ⅱ挡。
7.瓦斯信号继电器:(气体继电器)轻瓦斯、重瓦斯信号保护。上接点为轻瓦斯信号,下接点为重瓦斯信号。
1.油样化验——耐压、杂质等性能指标需每三年进行一次,变压器长期满负荷或超负荷运行者可缩短周期。
2.高、低压绝缘电阻不可低于原出厂值的70%(10MΩ),绕组的直流电阻在同一温度下,三相平均值之差不应大于2%,与上一次测量的结果比较也不应大于2%。
3.停电清扫和检查的周期,根据周围环境和负荷情况确定,一般半年至一年一次。
4.变压器工作接地电阻值每二年测量一次。
主要内容有:清除巡视中发现的缺陷、瓷套管外壳清扫、破裂或老化的胶垫更换、连接点检查拧紧、缺油补油、呼吸器硅胶检查更换等。
电力变压器的接地
1.变压器的外壳应可靠接地,工作零线与中性点接地线应分别敷设,工作零线不能埋入地下。
2.变压器的中性点接地回路,在靠近变压器处,应做成可拆卸的连接螺栓。
3.装有阀式避雷器的变压器其接地应满足三位一体的要求;即变压器中性点、变压器外壳、避雷器接地应连接在一处共同接地。
4.接地电阻应≤4欧姆。
