24V直流电源短路报警电路

急求，24V直流电源短路报警电路

提问者：充电搜索地点：- 浏览次数：8487 提问时间：10-28 10:30

我有更好的答案

7条回答: youxi8745 05-21 08:26

那么首先需要弄清楚你的电源模块是否具有短路保护功能。
如果你的电源模块具有短路保护功能，那么只需要测量电源两端电压，低于某值时即报警，高于比报警值稍高的数值时停止报警。

 评论0  赞93; WHR197 05-16 23:18

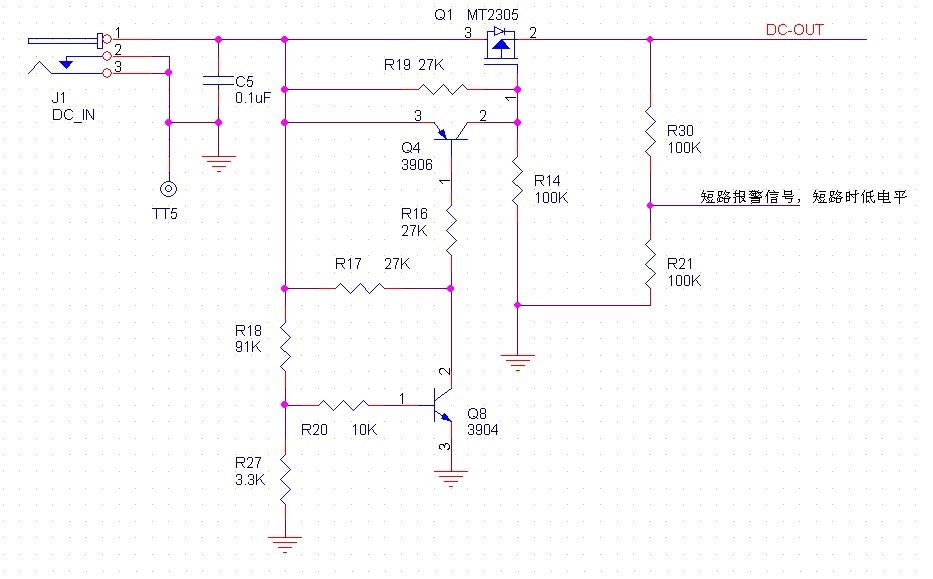

建议把MOS管换成继电器之类的大东东，你把图纸稍微修改一下就可以了。

 评论0  赞13; Ehunt 05-21 18:53

可以简单地在电源两端接一个有源蜂鸣器。
听到有声音，表示正常；
声音没了，表示短路了。

 评论0  赞18; 冬冬5241 05-20 04:21

小电阻取样电压,

然后基准比较,

用MOS关断.

 评论0  赞27; chm2 05-15 19:40

蜂鸣器并个发光二级管，有声的同时还有光

 评论0  赞60; DengQilong 05-17 06:35

两个3K电阻，一个9V电池。平时电池不耗电，灯不亮，24V短路时灯亮。

 评论0  赞62; rstech_rd 10-28 10:30

 评论0  赞0
