这个线性电源电路能否工作起来

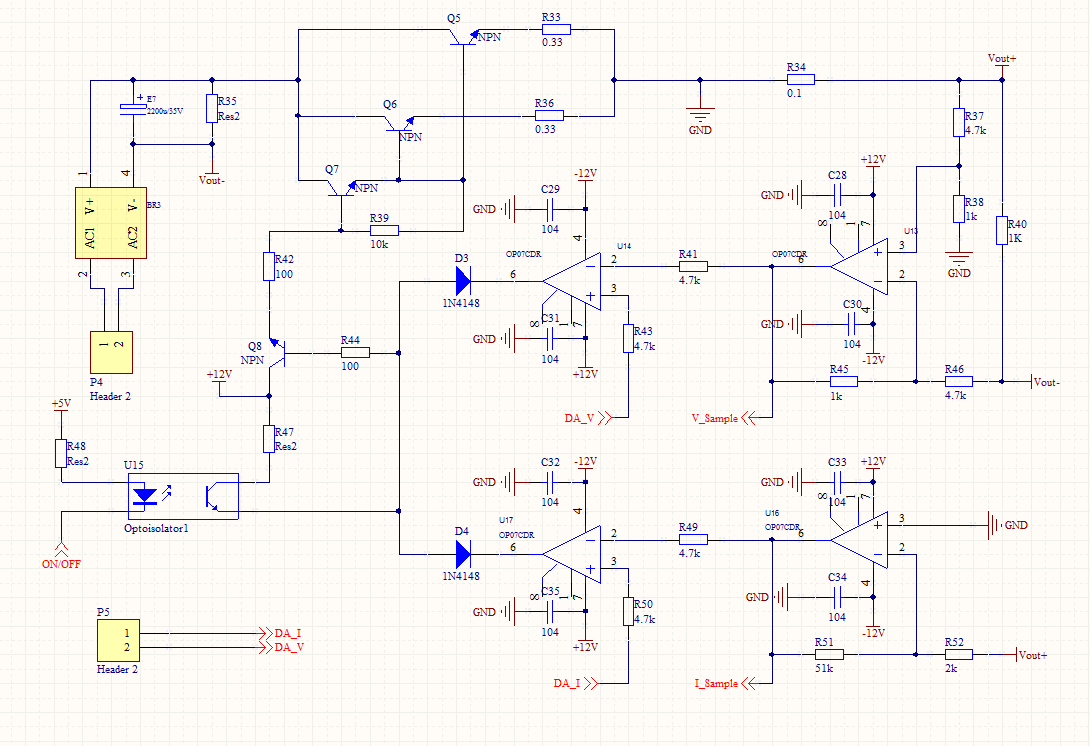

我想DIY一个线性电源，网上找了找线性电源的电路，拼凑了这个电路。（图只是主要部分）要求是要能输出20V，1.5~2A的电路，关键是能工作起来，其它指标不是很重要，关键是要成功。对这个电路，我对成功的定义就是能输出20V，1.5A，能稳定的工作。

希望大师们帮我解答下疑问：

1.这个电路能工作起来吗？

2.电阻、电容、运放用贴片的好，还是插件的好呢，

运放暂时选OP07只是因为可以从公司的废板上拆贴片的？别的运放就要到淘宝上买了。不知道用个LM324代替OP07效果会不会有很大差异。

提问者：jerry1978 地点：- 浏览次数：1439 提问时间：10-28 15:01

我有更好的答案

2条回答: 胡政鹏测试9 01-30 14:07 回答数：0 被采纳数：0

1. 这个电路不能工作。首先，R34左边的接地就不正确。其次+12V、-12Ｖ、+5V来自何处？与Vout+、Vout-关系如何？

2. 贴片与插装各有利弊。不能一概而论。

用个LM324代替OP07效果不会有很大差异。

 评论0  赞56; mzxcz 01-28 01:26 回答数：1 被采纳数：0

肯定不成功，12V激励最大输出10V，

 评论0  赞62
