这个运放电路如何解析？

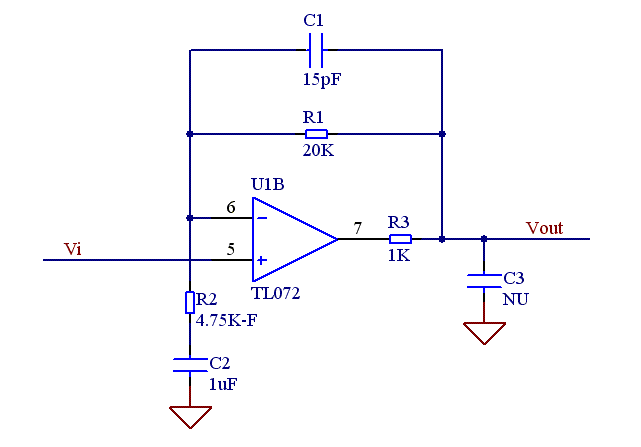

这是一个信号调理电路的一部分。对op比较白痴，看了N次书也弄不明白。有三个疑问：
1，这是同相放大电路，G=R1/R2，对不对
2，C2作用是什么
3，R3作用是什么
4，C3未用，如果使用的话，有什么作用，如何取值

提问者：60user127 地点：- 浏览次数：9026 提问时间：04-18 14:17

我有更好的答案

8条回答: dfzvzs 04-25 23:13

我问个达人，整明白了。

 评论0  赞61; yijie692 04-28 08:50

达人怎么说的，贴出来大家看看，让更多的人也学习思考一下嘛。

 评论0  赞32; biang51 04-22 05:45

1、对
2、C2产生虚地。因为运放是单电源供电的。
3、提高输出阻抗、限流
4、高通。根据需要通过的信号频率选择。C1低通，C3高通，运放只对在这个频带内的信号进行放大。

 评论0  赞14; 7jfsdfsdf 04-28 04:48

R3：保证运放稳定，多数运放输出不能直接带电容
C3：理论上不改变电路的传递函数，但可以改变负载能力，例如负载是个A/D时，可能需要这样的电容
C2：可能是因为单电源，也可能只是为了获得交流增益（直流增益是1）

 评论0  赞14; 60user139 04-26 22:21

说实在的，能一下子搞明白的，也不是很多。
1、增益算错了，是1＋R1/R2
2、C2使低频增益为1，直流工作点会稳定许多。
3、R3作用，估计是为了怕输出短路，也怀疑位置放错了。
4、C3，不建议这么用，可能导致运放不稳定。如果R3放在反馈环路外边，RC低通滤波的效果会比较好。

 评论0  赞19; 60user19 04-22 12:02

哈哈，达人说这个有点微分电路的意思，会把脉冲的边沿锐化。我回来查了一下书，不是微分标准电路嘛！

op电源是正负15V的双电源。C3电路图上有，但实际未焊接，空着。

取自老外的一个信号预处理电路，处理的是电缆传输的模拟或者数字信号。电路的前端是PGA、可变状态变量滤波器构成的高通或者带通、反向器，然后是5Hz高通，最后是这个电路，老外的资料上管这个叫输出缓冲，接到板子的插座上。最终这个信号进入到DSP的采集通道（MUX+程控衰减＋ADC+FIFO+DSP）。

除了放大之外，我就看不懂了。回头模拟下。

 评论0  赞78; qwe048 04-23 22:10

无意中看到这张电路图,LS诸位把问题复杂化了!
这是一个经典交流放大器电路.有了R3,C3,反馈更加稳定,输出噪声更小.

 评论0  赞15; kaishengdianzi 04-20 01:48

我也觉得很简单的问题
对于输入信号的直流部分为电压跟随器
交流部分放大G=-R1/R2

 评论0  赞17
