高手多拍拍转,想听听最真实的意见。要是有必要就开模把他做成一个好点的小工具,没必要就当自己玩玩用。
性能参数:
1、 实测 直流电压测量范围:0-100V。(软件限制到100V,最大可达到300V还没测试)。

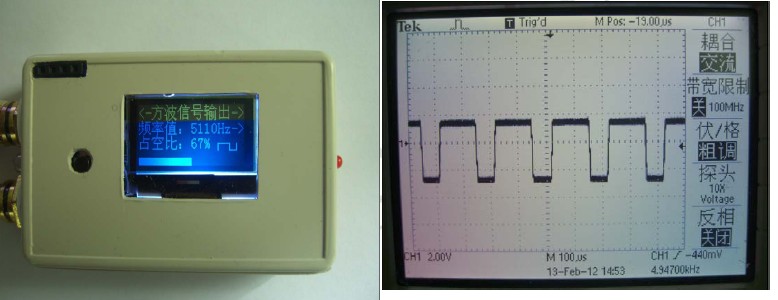

2、方波脉冲输出:输出频率0-9999Hz,占空比1-99%可调。
3、正弦波发生器:输出频率1.8K-26KHz。
4、三角波发生器(正反):输出频率60Hz-15KHz。

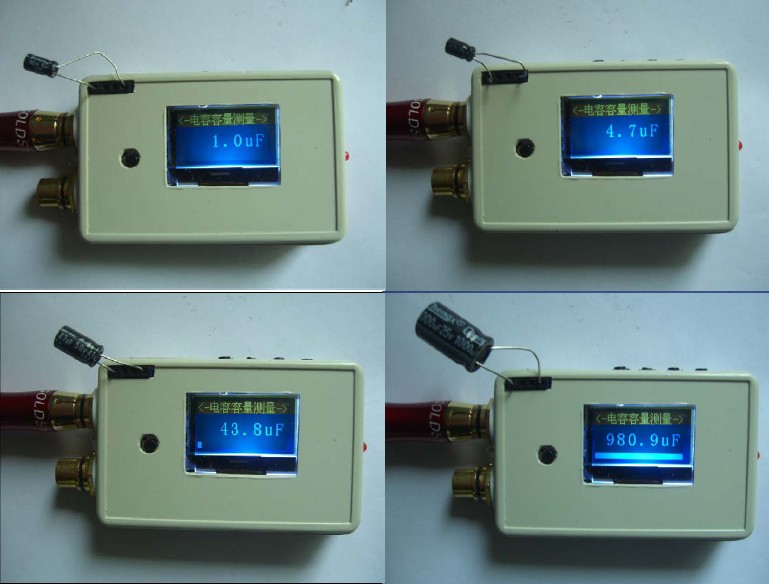

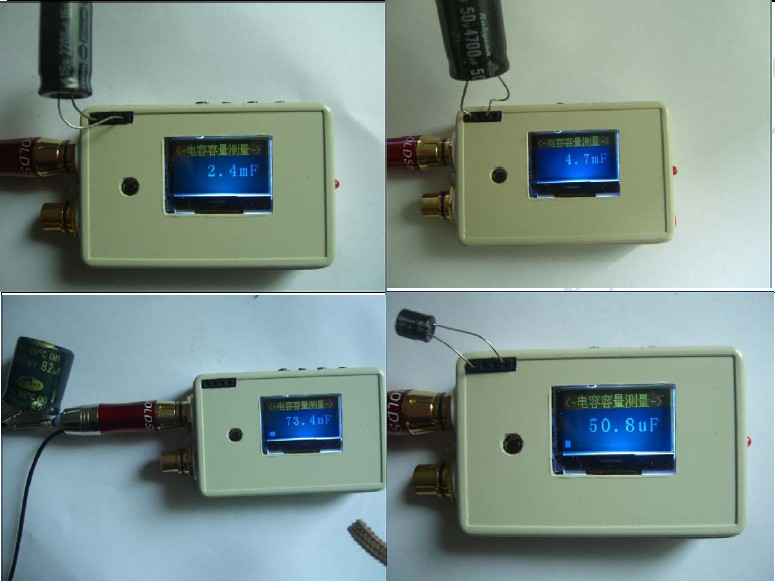

5、电容容量测量范围:大于1uF。上限设定6000uF。

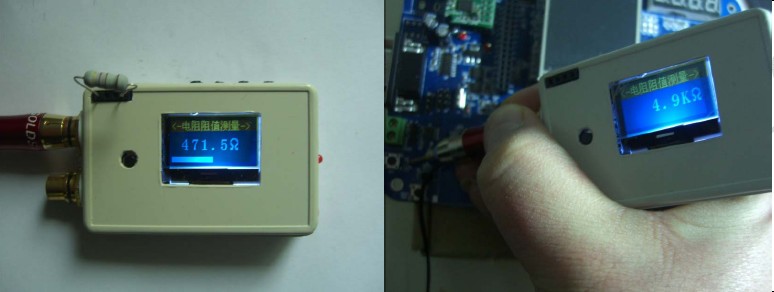

6、电阻阻值测量1欧~1M欧姆(内阻会有一定影响)。

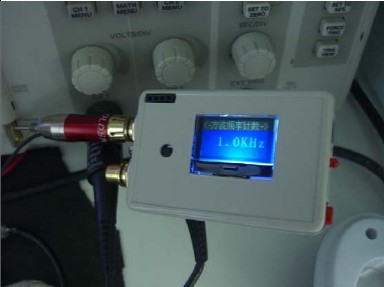

7、方波频率计数器,范围小于1M。

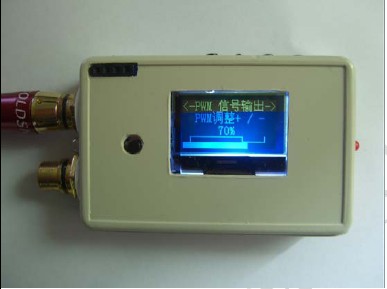

8、PWM信号输出:1~99%占空比可调输出。

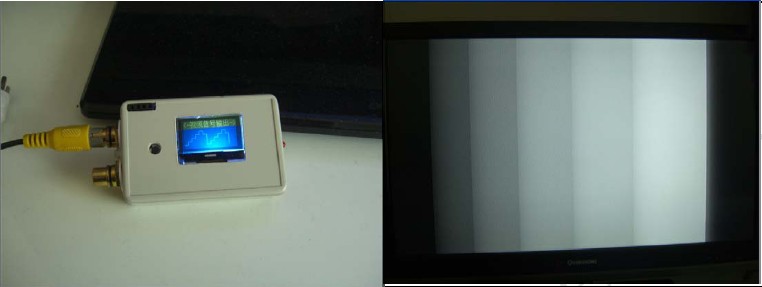

9、视频信号输出:单色,灰度条。Video输出。

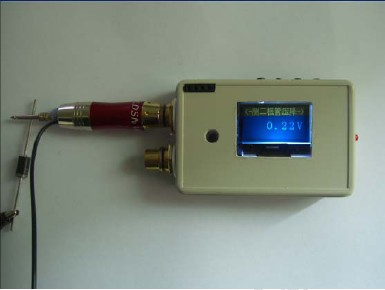

10、二极管正向压降测量:压降小于2V。

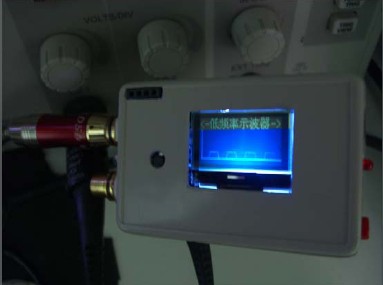

11、低频示波器:范围和精度(待定)。

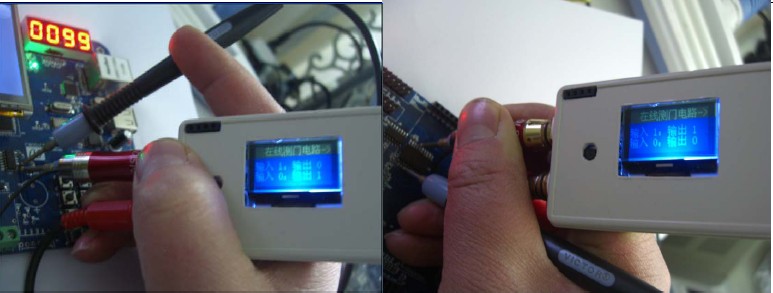

12、门电路在线测量:与门、非门、缓冲器等。

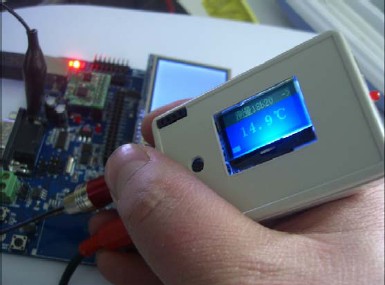

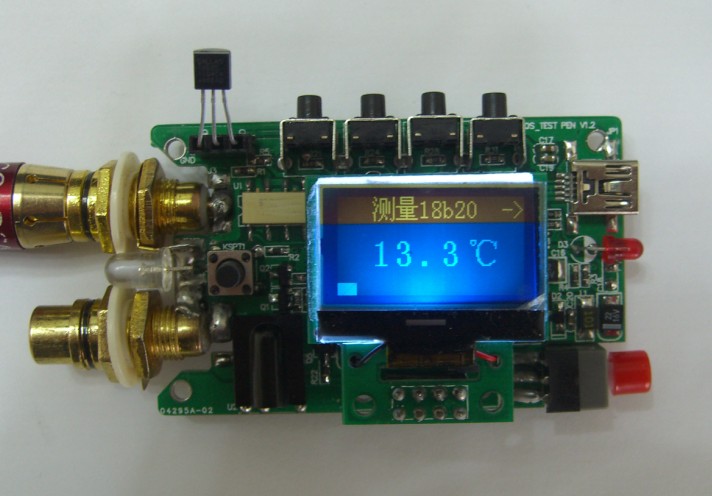

13、DS18B20温度在线或非在线测量。
14、I2C存储器在线读写,可设定0-255范围内的地址,读取长度0-255。

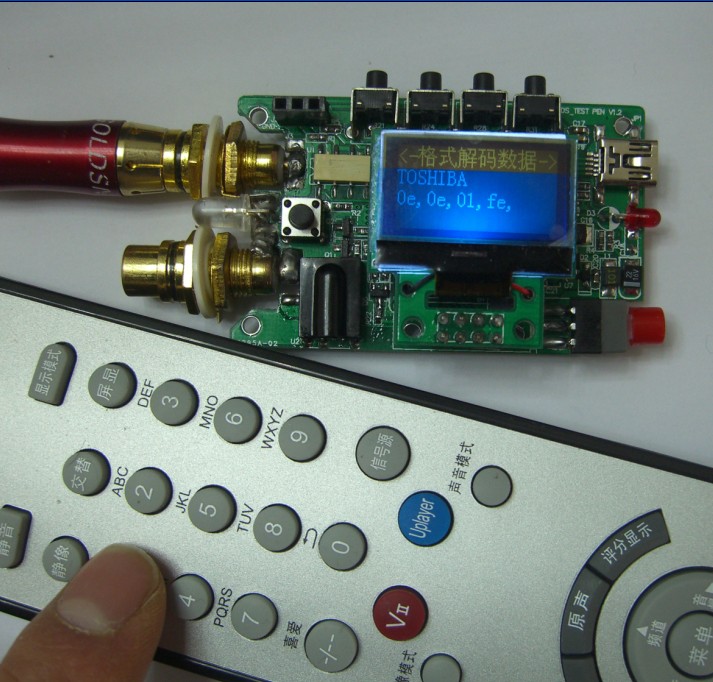

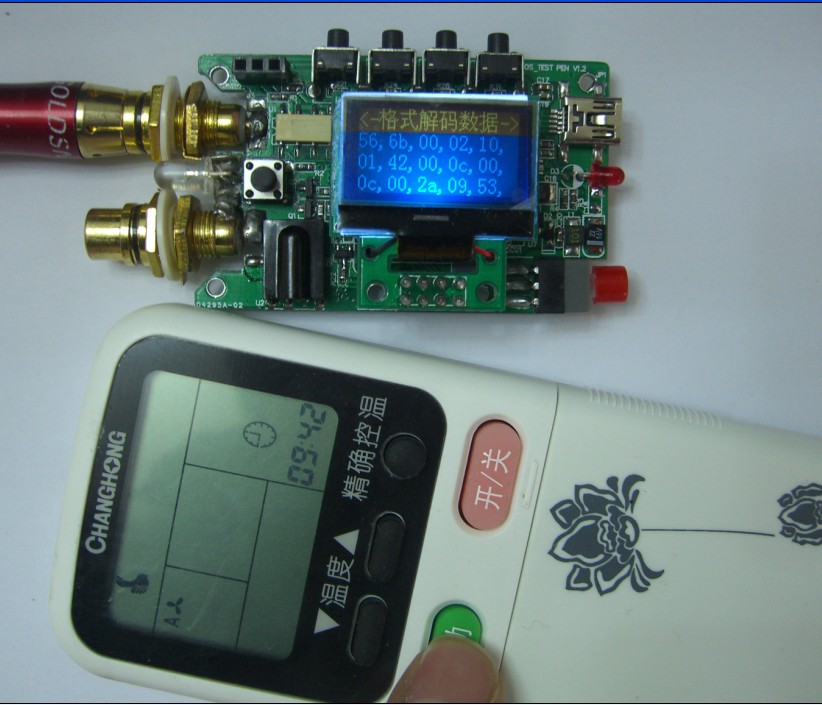

15、红外遥控解码,自动识别格式NEC或者TOSHIBA。
![](/uploads/ask/201501/31/762a85c44dc4ca21b64e5e229c4619cb.jpg)
![](/uploads/ask/201501/31/61b8e408b01347e17c9a0f5003ccfe63.jpg)
![](/uploads/ask/201501/31/6aafbfb9f2354dad38dd2ec3671ba069.jpg)
![](/uploads/ask/201501/31/400547b239998f659b0c0939861e6546.jpg)
![](/uploads/ask/201501/31/6d93b2d3fb2a5f6000df00627b0fdc0c.jpg)
![](/uploads/ask/201501/31/8c52675f125976a705a4c0eff49ad627.jpg)
![](/uploads/ask/201501/31/e3ed1bb91eb092f6fd4f5bcf2a6d7b22.jpg)
![](/uploads/ask/201501/31/3eb0ccdc832687f8f02a35a69be680dc.jpg)
![](/uploads/ask/201501/31/c7d1154f015a12efd5a7beb7da92cf03.jpg)
![](/uploads/ask/201501/31/91c40f2d6aaee5726ce7caa33a2b6fda.jpg)
![](/uploads/ask/201501/31/4826b462595e06c07dbea036cad3c31e.jpg)
![](/uploads/ask/201501/31/36aa4e6dba47492e12fc02cb612e1c13.jpg)
![](/uploads/ask/201501/31/d7e76d70d5296d85d2c4d77e31993f5b.jpg)
![](/uploads/ask/201501/31/54bef0eb1daab998801cc445439377d6.jpg)
![](/uploads/ask/201501/31/04db732c67d7ac091dfdd42e8db3efdc.jpg)
