怎么得到直流负电源

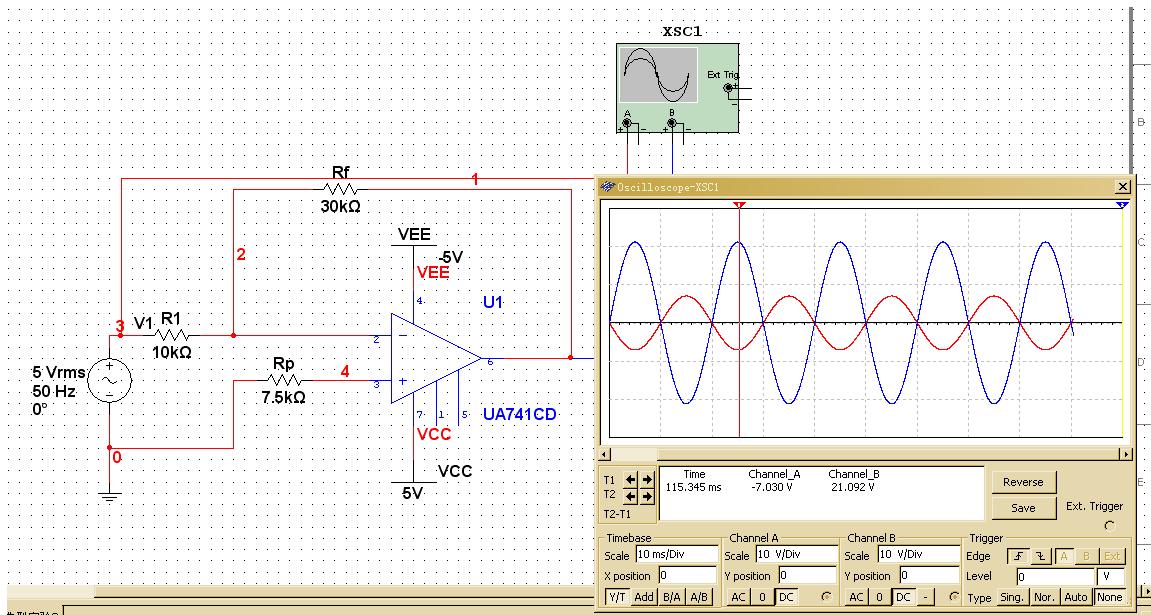

我想自己做一个反相比例放大电路,我买来了741,电阻,公司用可调的AC电源(可作为信号源),用DC电源,但我不知道怎么得到-5v的电源?请高手指点!

另外,图中的脚1和脚5是调零端,可以不用管吗?谢谢!

提问者：saber_miku 地点：- 浏览次数：6817 提问时间：10-28 16:06

我有更好的答案

2条回答: yysdywerw 07-16 17:34 回答数：0 被采纳数：0

仅一片运放，最简单的方法是使用ICL7660从正5V得到负5V。
如果不需要调零，可以让1脚5脚悬空。
输入信号5V，太大了。

 评论0  赞20; zjjcn 07-17 22:51 回答数：被采纳数：

你要考虑清楚你的实际需求，如果实际电路为单电源，对电路参数要求也不高的话，建议用单电源运放。正压转负压的芯片价格也不低，玩玩还可以，自己做转换电路的话转换效率也不高。

 评论0  赞37
