三极管的驻极体话筒放大电路倍数计算

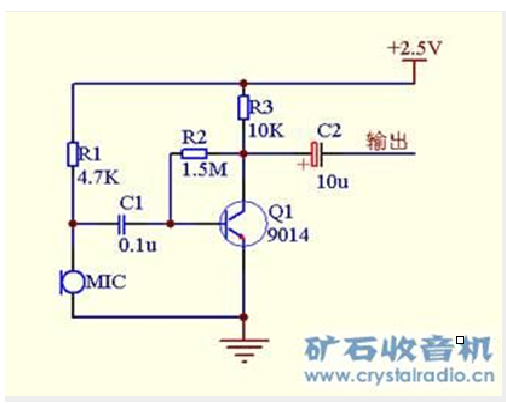

这是在网上看到的三极管驻极体话筒放大电路
设MIC的内阻是Rm,则信号源的输出内阻是R1//Rm
三极管be间等效电阻是rbe,电流放大倍数是β,由于R2在Q1的基极--集电极之间构成负反馈,那么R2折合到输入端的阻值是R2/(1+β*R3/rbe),把这个折合到输入端的电阻记为Rif。则放大电路的输入电阻是Rif//rbe。
最后算出电压放大倍数为[(Rif//rbe)*β*R3] / [(R1//Rm + Rif//rbe)*rbe]
1:为什么R2折合到输入端的阻值是R2/(1+β*R3/rbe)?
如果是我的话输入阻值就是R2/(1+β)
2:为什么电压放大倍数为[(Rif//rbe)*β*R3] / [(R1//Rm + Rif//rbe)*rbe]?
如果是我的话放大倍数为(R2//R3)*β / (R1//Rm + Rif//rbe)
3: 为什么说R2构成的负反馈是依赖于信号源内阻的,如果信号源的内阻很小接近于恒压源的话,那R2构成的负反馈的作用就基本没有了?
呵呵,还是新手,问题有点多,(第三个问题有点明白了,其他的两个还不是很了解)
提问者:asd011 地点:- 浏览次数:612 提问时间:12-11 07:46
我有更好的答案
提 交
3条回答
andyouwo 12-14 17:43 回答数: 被采纳数:
这个问题建议楼主去看看《电子技术基础》模拟部份前面关于三极管基本应用电路的相关章节,用微变等效电路来分析。
dxbl 12-13 20:53 回答数:0 被采纳数:0
可以近似认为等于R2/R1。

3#,两个管的就好办了,工作稳定,交流、直流都可以有负反馈,直流工作点基本不需要调整。可惜我贴不了图。
li124688559 12-17 11:41 回答数:0 被采纳数:0
1:为什么R2折合到输入端的阻值是R2/(1+β*R3/rbe)?
如果是我的话输入阻值就是R2/(1+β)---------------R2/(1+Av),Av是电压放大倍数取正值代入。
