请问下单片机上拉电阻如何求

p24,p25位驱动宜加一个三极管为妥

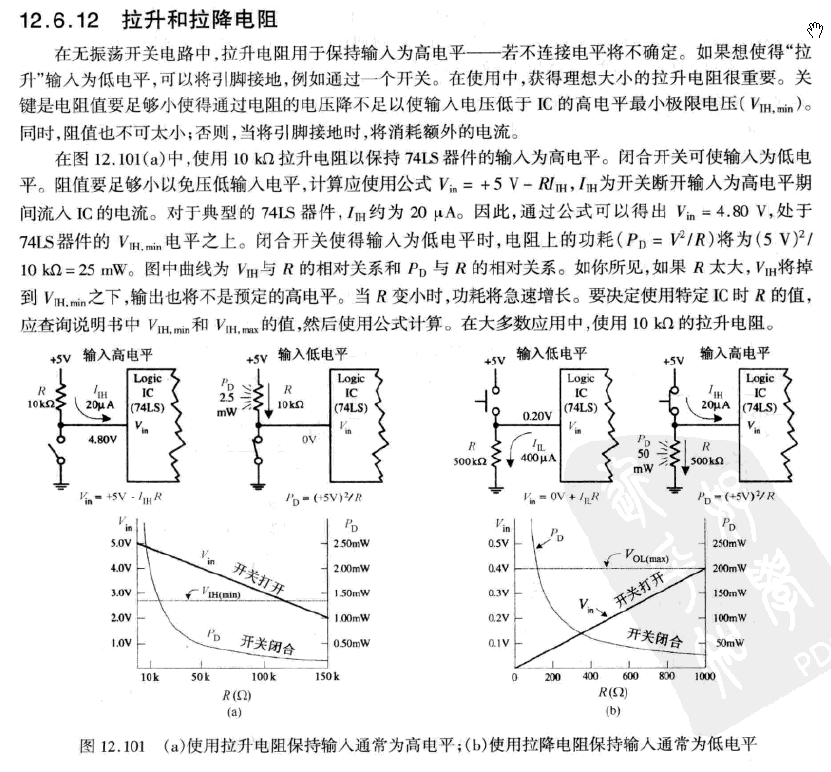

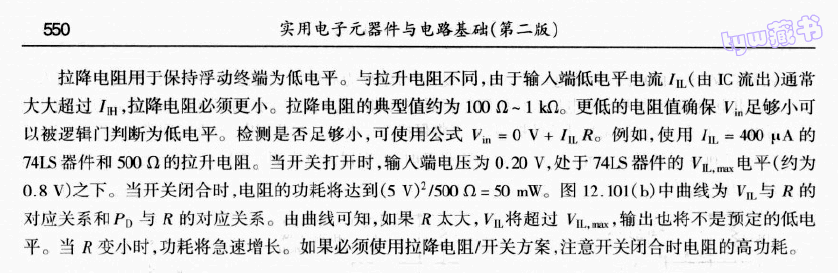

计算原则：(下面的计算是集电极开路为例的)
一、最大值的计算原则：
    要保证上拉电阻明显小于负载的阻抗，以使高电平时输出有效。 例如：负载阻抗是10K，供电电压是5V，如果要求高电平不小于4.5V，那么，上拉电阻最大值 R大:(5-4.5)=10:5 R大=1K 也就是最大值1k，（如果超过了1k，输出的高电平就小于4.5V了）

二、最小值的计算原则：
    保证不超过管子的额定电流（如果不是场效应管而是三极管也可依照饱和电流来计算） 例：管子的额定电流150mA，放大倍数100，基极限流电阻10k，工作在5v的系统中。那么，算法如下： Ib＝U/R=(5-0.7)/10=0.47(mA) Ic＝100*0.47＝47mA 小于额定的150，所以可以按饱和法来算最小值。 上拉电阻最小值 R小＝5v/47mA=106欧姆 （如果小于这个电阻，管子就会过饱和而没有意义了。如果大于这个值，管子的导体电阻就会变大一些，所以太高也不利于低电平的输出） 注意：算出最大最小值后，一般是随便选个中间值就可以了，例如本例子可以选510欧姆的上拉电阻。但是，如果负载电流较大，低电平要求严格，那么就要选100欧姆的上拉电阻。但是如果考虑省电因素，而低电平要求不严格，那么就可用1K的上拉电阻了。

一般内部上拉50k,具体要看cpu技术参数手册.哈哈,i/o口直接带一个发光管有人做的,直接拖7段数码管...,俺不敢这么玩,设计产品,更是大忌,坏一个i/o口臭了整个mcu,不合算.
你不妨把每段电流降到3mA,短时间试试.
实在囊中羞涩,可去网上下载一个叫"Multisim"或是"Proteus"的仿真软件,不花银子让你玩个够.

总电流是35mA，在不考虑其他因素的时候就是(VCC - VLED)/I;
动态驱动电路中，两个电阻是不连续工作的，同一时间只有一只工作，也就相当于共用部分只有一个电阻上拉了，应用时和你的驱动占空比，IO饱和压降（太大了关不上），IO电流（不知道会烧不）等有关；还要选择适当的段限流电阻

如果IO足够多，可考虑使用静态扫描显示方式嘛。
