TL431REF达不到2.5V

我在用TL431组成恒流源时，发现431-ref电压总是比2.5V低0.1-0.2V，望高手指点一二。

提问者：不争无忧地点：- 浏览次数：7782 提问时间：05-12 23:52

我有更好的答案

7条回答: yueyue521y 05-13 19:03

是不是你万用表问题哦，那么小的误差

 评论0  赞68; rxb88 05-22 14:41

TL431的基准电压典型是2.495V。

 评论0  赞4; dxnsk 05-17 04:04

测量的问题。

 评论0  赞13; 60user145 05-16 11:51

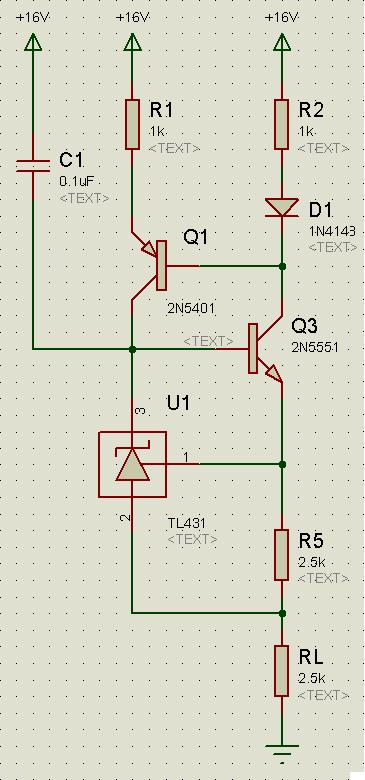

这是网友介绍的一个恒流源电路，根据I=2×Vref÷R5，我欲用其产生2mA电流。
测试时发现恒定电流效果还可以，但是Vref总是在2.4V甚至还略低。
这就让我产成了疑问，它能否保证负载RL变化时，或者温度变化时能提供恒定电流。
望高手赐招

 评论0  赞97; uywuuwewd 05-15 04:58

一般是10mV的误差之内，LZ的电路搞不好会自激。

 评论0  赞53; 60user174 05-18 13:51

使用应该没有问题，在软件中处理一下基准电压就可以。

 评论0  赞4; gvjhvbc 05-20 07:14

是否阴极提供的能量不够所致

 评论0  赞57
