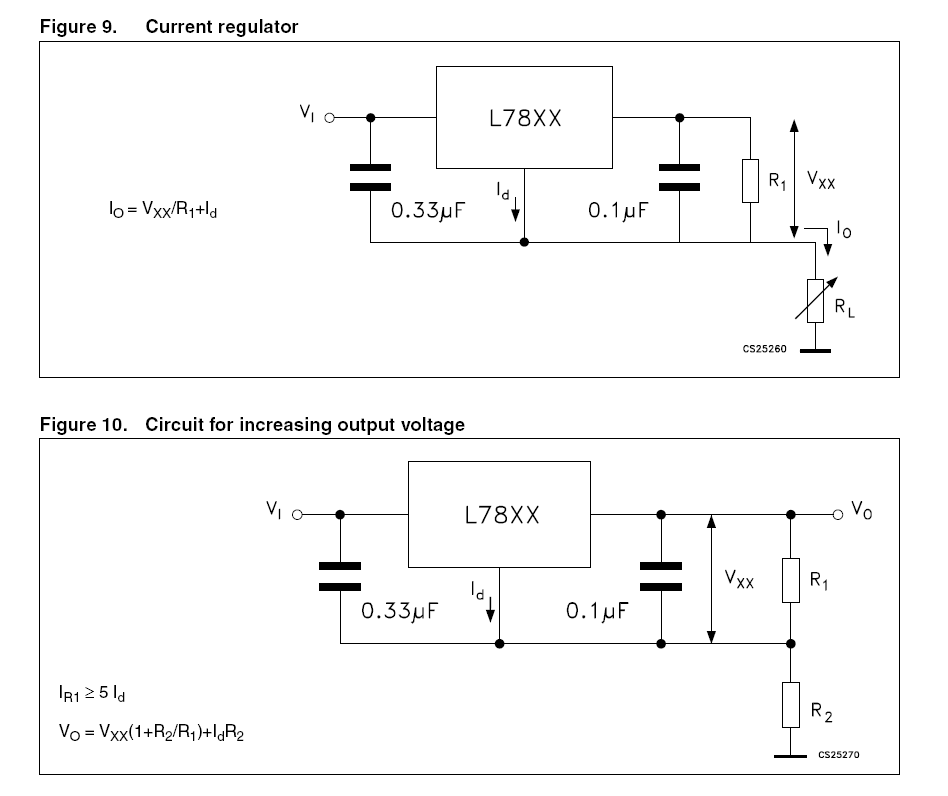

大家好，请问这此电路R1两端电压差为什么不是5V？

大家好

提问者：hu_wfllllfllllf 地点：- 浏览次数：8201 提问时间：09-01 06:56

我有更好的答案

11条回答: 后天天后 09-04 05:08

应该是5V吧为什么不是呢？你实际验证过还是怎么的出来的？具体电压多少？

 评论0  赞66; 60user90 09-08 00:05

R2过大则Iw不够高,使输出无法迏标准。

 评论0  赞3; rxb88 09-11 04:41

实际测出来是3V左右

 评论0  赞65; tianyu28 09-07 19:56

输入电压是多少V,输出电压是多少V,

 评论0  赞93; 初级少校 09-07 21:38

R1 220欧 R2 1K欧输入11伏多

 评论0  赞9; 胡政鹏测试123 09-04 08:59

7805中文资料.pdf(1.44 MB, 下载次数: 119)2012-5-12 09:58 上传点击文件名下载附件
L7805.pdf(1.47 MB, 下载次数: 20)2012-5-12 10:02 上传点击文件名下载附件

 评论0  赞84; 60user51 09-03 00:41

那就很正常了

 评论0  赞77; 60user106 09-08 07:47

负载分配错误，R2小于一个维持值的时候，R1两端的电压就是5V了，大于则会下降。这个你自己调整调整再想想就明白了

 评论0  赞87; 60user66 09-08 05:57

很简单的问题，自己多动动脑筋吧

 评论0  赞58; liyabn1 09-06 18:23

写的真好！！

 评论0  赞77; dxbl 09-07 14:52

楼主服了，你想想啊，假如R1两端是5V，那么对于输出则有:Vout=(R1+R2)x(5/R1),代入R1=200,R2=1000，则有：Vout=(200+1000)x(5/200)=1200X5/200=30V，呀的，你11V的输入，这又是降压输出的，一般最少也要有个2~3V的压差，也就是说，神一个的7805在输入11V时也最多只能输出个7~8V，更何况此时的30V

 评论0  赞25
