关于点阵屏行的驱动

4个16*16点阵屏显示行用的是154，列用的是595
设计的时候是用595接上100欧的电阻，然后连接点阵屏
154行直接连接不管是实物还是仿真，其显示感觉还好。

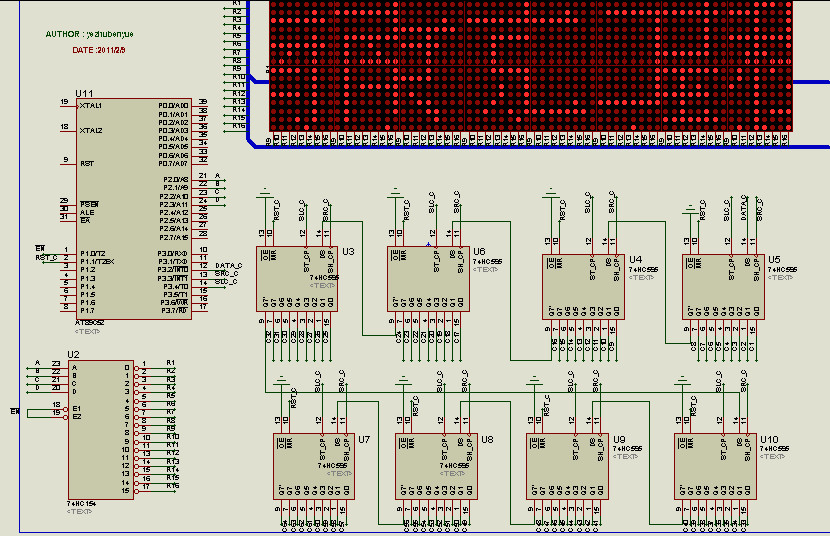

如图

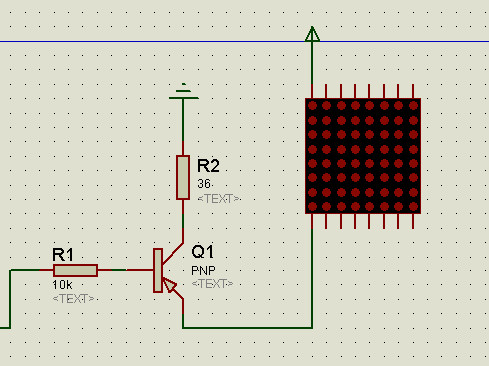

写论文的时候发现154的驱动灌电流最大也就20ma，对应一行点阵最多有64个，64*10ma就是640ma 154应该是驱动不起来的（可实物显示其亮度还好），现在想加PNP三极管驱动，遇到的问题是电阻如何确定

这里发射集最大电流是640ma，最小是10ma，那电阻R2如何确定呢？如果照640ma算，电阻R2可以取5欧，当下次显示一行只有一灯亮，那LED灯分的的电压是不是太大了。如果R2取大一点的值比如100欧，当一行有64个亮了，那LED分的的电压都只有一点点了。。

提问者：cmh19 地点：- 浏览次数：4511 提问时间：11-04 18:01

我有更好的答案

撰写答案: 提交
