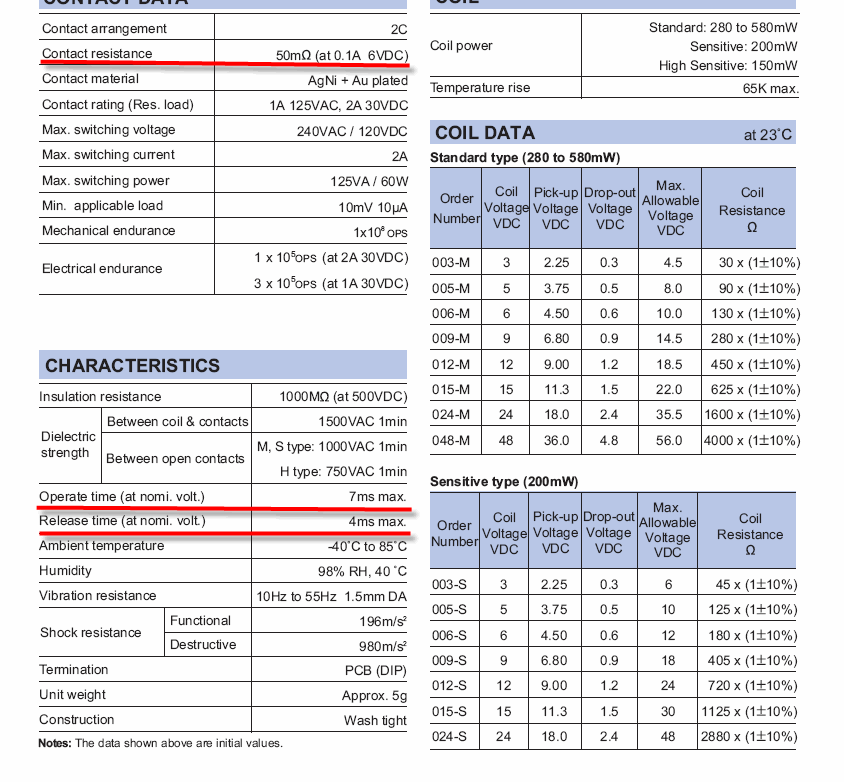

此处不宜用固态继电器,导通压降较大. 可用干簧继电器.
干簧继电器的分类、结构及选用原则
newmaker 干簧继电器是一种具有密封触点的电磁式断电器。干簧继电器可以反映电压、电流、功率以及电流极性等信号,在检测、自动控制、计算机控制技术等领域中应用广泛。干簧继电器主要由干式舌 簧 与励磁线圈组成。干式舌 簧 (触点)是密封的,由铁镍合金做成,舌片的接触部分通常镀有贵重金属(如金、铑、钯等),接触良好,具有优良的导电性能。触点密封在充有氮气等惰性气体的玻璃管中,因而有效地防止了尘埃的污染,减少了触点的腐蚀,提高了工作可靠性。其结构如图1所示。
图1 干簧继电器结构原理图
1-舌** 2-线圈 3-玻璃管 4-骨架 当线圈通电后,管中两占**的自由端分别被磁化成N极和S极而相互吸引,因而接通被控电路。线圈断电后,干 簧 在本身的弹力作用下分开,将线路切断。
干簧继电器具有:结构简单,体积小。吸合功率小,灵敏度高,一般吸合与释放时间均在0.5~2ms以内。
触点密封,不受尘埃、潮气及有害气体污染,动片质量小,动程小,触点电寿命长,一般可达107次左右。
干簧继电器还可以用永磁体来驱动,反映非电信号,用作限位及行程控制以及非电量检测等。
主要部件为干簧继电器的干簧水位信号器,适用于工业与民用建筑中的水箱、水塔及水池等开口容器的水位控制和水位报警。
