想搭个简易UPS，也这么难！

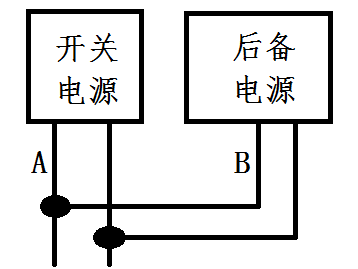

想搭个简单的UPS，如附图。平时是开关电源供电，若断电，则由后备电源供电。
为了避免电流倒灌，就必须在A、B两处加上二极管。可是这样又会造成0.7V压降。
假设我要的电压是5V，那么开关电源就得输出5.7v，弄不到这种电源。
请问有没有别的办法？比如，弄一个压降特别小的二极管？

提问者：fqweerw 地点：- 浏览次数：3720 提问时间：12-07 14:03

我有更好的答案

10条回答: aaaa321 12-09 20:30

弄个6V的，UPS后再LDO到5V不就行了吗。电源二极管基本都是0.7v压降的。

 评论0  赞48; letian575 12-11 23:52

咋没有看到图呢？？？

 评论0  赞12; 抹茶小婊砸 12-14 13:57

UPS极少考虑电流倒灌，能够把电池接反，那算也是人物了

 评论0  赞80; muuwfwr 12-13 06:13

怎么改贴了，按现在的情况，串肖特基二极管比较适合

 评论0  赞34; hnllyhsh 12-08 16:26

多谢6楼、7楼。刚才查了一下，肖特基二极管的压降是0.4V，估计勉强符合要求。MOS管我没用过，不知道压降能达到多少。

 评论0  赞89; biao66 12-15 08:16

用继电器切换不就得了？

 评论0  赞50; 60user5 12-11 12:38

用两个PMOS背靠背肯定可以。很多锂电池保护板就是这样作的。我也曾经在电池电源双供电的应用里试过，没问题的。file:///c:/未命名.JPG

 评论0  赞56; hu_wfllllllllf 12-15 11:35

电池切换，不用背靠背

 评论0  赞61; Elva_chen 12-08 10:16

后备电源电压的电压略调低一些（如0.1V），开关电源输出级一般是二极管整流，不会出现反灌

 评论0  赞7; 60user135 12-07 18:29

对，AC／DC或DC／DC的输出级都是二级管全桥整流出来的，所以不会发生倒灌的情况。Rectifier Diode Reverse Voltage也足够了。

 评论0  赞52
