- 17条回答
-
AnnSlut
03-27 15:53

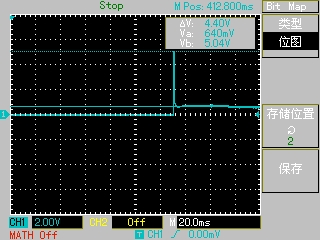

波型图是电源端串接10R电阻两端的电压波形，PDF为板子原理图，请高手帮忙呀！
-
平凡的世界12
03-30 23:46
启动电流大一是电容大，瞬间需充电，二是多个器件同时启动消耗电流
对于第2个问题，可采用分步启动
-
pdsoada
03-31 01:41
板子上的电容都很小呀，按理说不应该有那么大的启动电流呀
-
kang322
04-04 14:47
LZ的电路原理图把公司都贡献出来了，小心告你泄密！
你的这个板子，应该电流不会太大，700mA也太大了，建议你先只焊上LDO，不要焊那些集成电路，CPU、语音芯片什么的，看一下只挂接电源模块有没有问题。是不是有一些元器件质量有问题，还是PCB板子做的有问题。
-
nvywyerwer
03-29 08:25
求助各位大侠，当然得拿出诚意来呵呵。不是700mA是70mA
-
bctwerwer
03-27 23:51
如果PCB什么情况会造成这种问题呢？
-
qwe045
03-28 11:05
自己顶一下，望各位大侠能帮帮小弟呀。
-
上海四通仪表
04-03 18:51
感觉你是新手，至于这个启动电流大，首先要用排除法，找到引起启动电流大的部分，这个你应该会处理了吧！
通过电路大致判断应该是：GF_K信号脚请接个下拉，以保证在开机瞬间GF_K信号为低电位。（请用排除法，逐级断开电源找是哪部分电路引起，缩小范围好处理！）
-
深圳博英特科技有限公司
03-30 05:13
24直接转5，你这个LDO不烫吗~~
-
富芯微电子
04-03 10:07
瞬间500mA应该正常的，这么多电容。
次级电容也需要瞬间充电的。
-
河南顺之航
04-03 07:25
1、在输入端串联上一个100mA的PPTC，可以抑制下瞬时大电流。当然得选正宗的，国产的当心假货。
2、或者在输入端增加一个缓启动电路。其基本原理是：在输入电源线上串上一个P-MOSFET，MOSFET的控制端用阻容充电方式。当上电时，MOSFET初始断开，其后随着电容充电，逐步打开MOSFET，从而实现缓启动。
-
東莞市鑫大電子科技有限公司
04-03 14:06
可以考虑先24V，12V通过DCDC转为5V再通过LDO来转其他电压，一般不推荐高电压直接通过LDO转低电压，容易造成大电流或者IC发热量大等问题！另外，限流电阻也可以加大点，你电容比较多，可以在滤波电容处并接一个大电阻到地，这样可以在系统断电时能及时将电容上的电量泄放掉，利于改善系统稳定等问题！
-
a无生a
04-04 22:43
最为主要的是:大就大点儿呗，影响什么了吗
-
yvochen
03-29 11:08
谢谢各位的指导，参照各位的意见，我会逐一做一下实验，希望能找到问题答案。各位还有什么看法请不吝赐教。
-
ziran52
03-29 15:08
开启的瞬间电容都相当于短路，电流大点可以接受，但是你这个有点大了 电容放小点吧。
-
60user187
04-01 04:26
因为本系统用本安电源供电，冲击电流大的话，电源直接保护，封锁输出，系统不能正常工作。
-
uweujvwerw
03-27 18:20
煤矿用的吧，呵呵
12楼的意见很好啊，加个软启动定路，缓慢上电
