请教：判断50mV一个直流电压有没有，有什么最简单的办法？

请教：判断50mV一个直流电压有没有，有什么最简单的办法？
非常感谢！

提问者：testd001zz 地点：- 浏览次数：5534 提问时间：11-02 20:58

我有更好的答案

16条回答: su56789 11-05 12:52

用一个三极管放大后驱动一个LED发光管,灯亮有,不亮木油.

 评论0  赞29; yunhan8756 11-07 16:25

谢谢forgot，谢tyw，我是来检测一个负载工作状态的，假如异常的话，需要报一下警，提示一下。

 评论0  赞83; 朱桂洪008 11-06 20:25

tyw大叔的能帮我画个间洁的图吗？硬件大菜鸟，万分感谢！

 评论0  赞47; numuwewr 11-03 10:29

回yewuyi：谢谢你的直接批评。
我是感觉用tyw的方法在我能理解的不是最简单的方法，因为我后需需要接到单片机IO去判断，三极管放大后的50mV的信号，好直接判断吗？如果用比较器是否更简单可行？

 评论0  赞70; xiaolu511 11-06 17:48

嘿嘿，我还是自己去动手搭个电路试试看。:handshake

 评论0  赞85; 志工电子 11-03 08:33

3楼的办法不是一般人可以实现的。
还是用几毛钱一片的比较器比较现实。

 评论0  赞68; Dreamyjia 11-04 01:55

50mv，还是运放放大一下比较好。
或者直接进ADC也行，虽然幅度小的一些。

 评论0  赞56; gwerwfe 11-06 08:14

50mV的话，ADC可靠吗？

 评论0  赞44; 60user44 11-11 00:48

回：10楼。
说实话，在就是看到tyw大叔的“放大”二字，头就晕了一下，哈哈哈。不过下午也搭个电路试一下，再与各位通报实验情况。谢谢各位。

 评论0  赞74; tiantian55 11-07 12:12

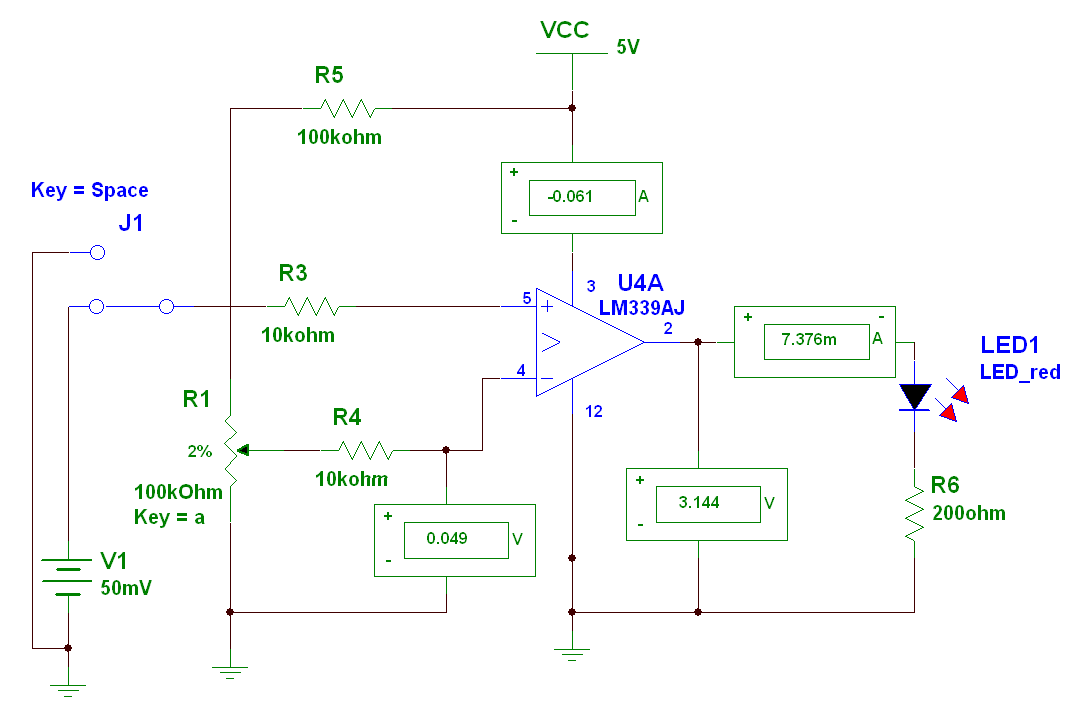

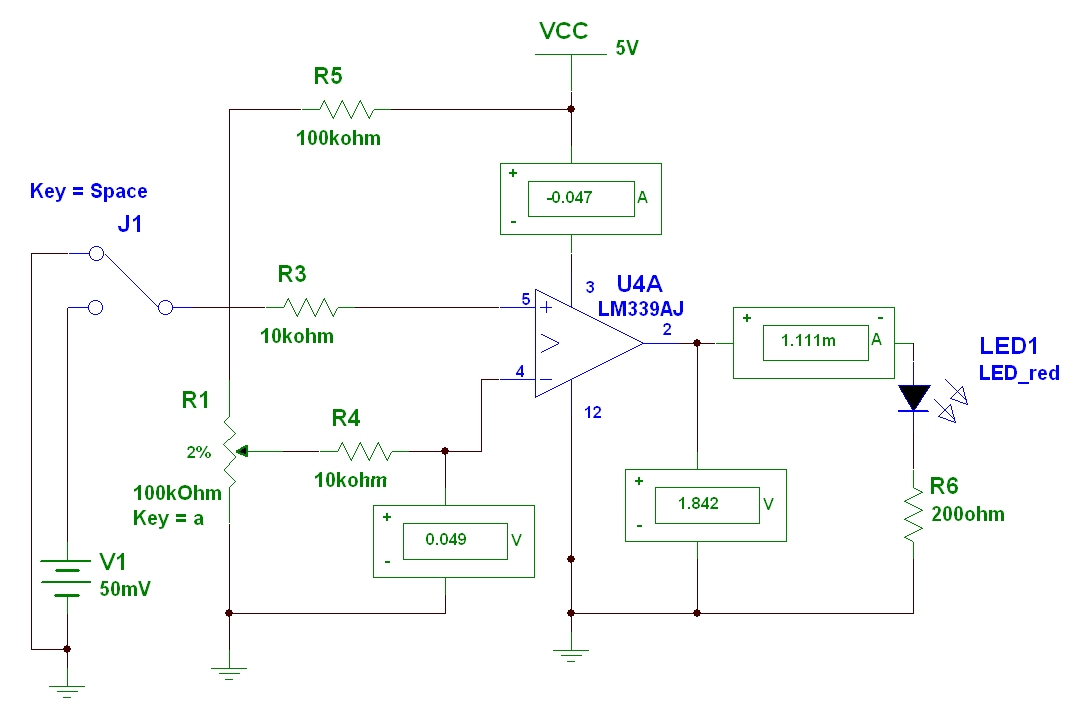

用339比较器吧,3极管直流放大计算很烦,一级还做不好.少累

 评论0  赞75; yysdywerw 11-06 23:46

:'( tyw大叔大给力，嗯。刚才用三极管去搭了下，不好整的。非常感谢大叔。

339是四路比较器的，有没有好的单路比较器推荐下，不是成本问题，是布板空间的问题。

另问下tyw你楼上仿真这个软件是何神器？

 评论0  赞36; 飞之越电子 11-04 01:24

另外请问下图中的R1，可调电阻是取值多少？我手上没有339了，不好搭电路去验证了。:)

 评论0  赞84; 屠鸡勇士李运好 11-03 03:34

339大，那就393呗

 评论0  赞24; hisysteeoke 11-07 18:12

用Multisim实验
LM393 贴片双比较器,SOP8
表面贴装集成电路01.pdf(31.15 KB, 下载次数: 23)2012-6-27 13:12 上传点击文件名下载附件
表面贴装集成电路02.pdf(186.3 KB, 下载次数: 20)2012-6-27 13:12 上传点击文件名下载附件

 评论0  赞62; 龙胆紫a 11-08 08:12

哈哈，果然没动脑筋，R1的阻值都那么明显了，还在问。:shutup: 谢谢各位！

 评论0  赞67; 仁欧科技 11-05 21:07

谢谢大叔，谢谢各位！

 评论0  赞43
