由CS51227构成的输出为28V／5A的直流稳压电源电路

由CS51227构成的输出为28V／5A的直流稳压电源电路

提问者：LY90186 地点：- 浏览次数：3608 提问时间：01-24 02:37

我有更好的答案

1条回答: 沈文强66 02-02 03:00

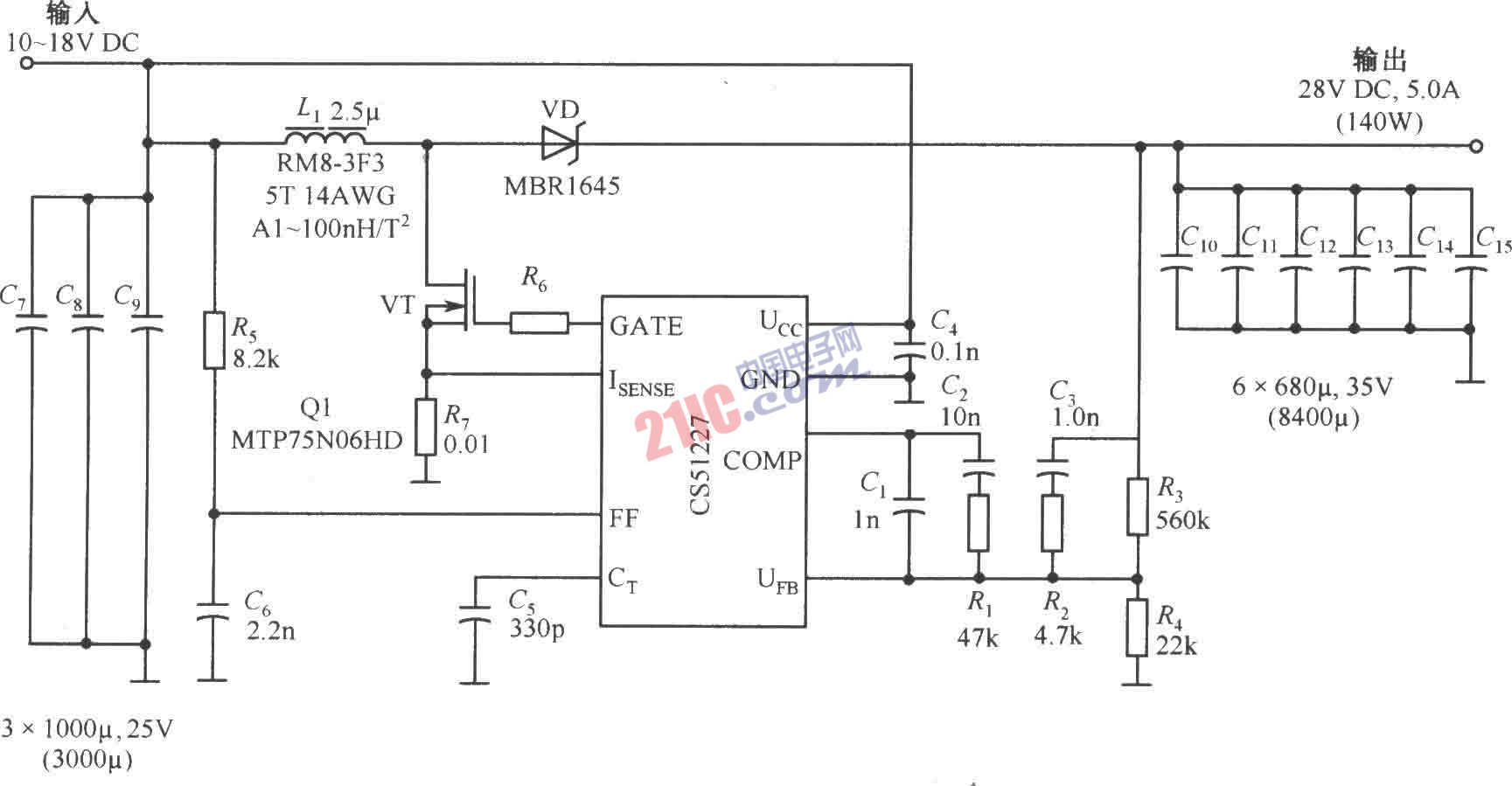

由CS51227构成的输出为28V／5A的直流稳压电源电路如图所示。CS51227是一个电压型PWM控制器，它的开关频率可达l.0MHz，启动电压为4.7V，启动电流为75μA。本电源输入电压为10～18V，输出电压为28V±1％，输出电流为0～5A，开关频率250kHz，输出电压纹波150mVp-p，效率90％。

 评论0  赞56
