由CS3843和CS5101构成的输出为5V／3.3V开关直流稳压电源电路

提问者：ljfdllwq 地点：- 浏览次数：2237 提问时间：04-12 18:56

我有更好的答案

1条回答: wumiaohui 04-15 03:15 回答数：0 被采纳数：0

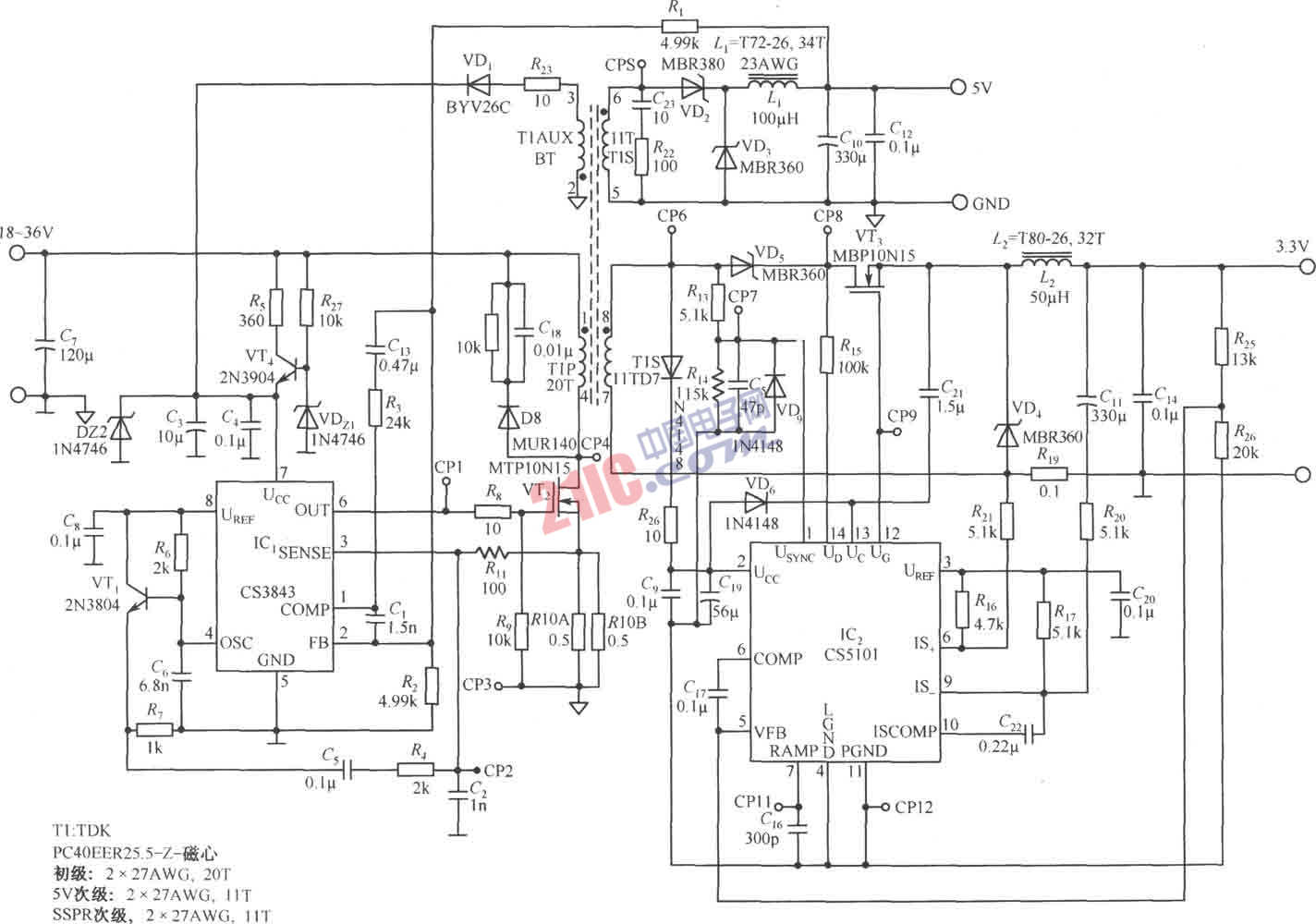

由CS3843和CS5101构成的输出为5V／3.3V的开关直流稳压电源电路如图所示。CS3843是一个频率固定的PWM控制器。这种集成电路的特点是有一个调定的振荡器，用来精确地控制占空比，有一个经过温度补偿的基准电压，一个高增益误差放大器、电流检测比较器和一个适用于驱动功率管MOSFE的大电流推挽输出端。CS5101是一个双极性次级边末级稳压器，稳压精度可达1.0％，栅极驱动电压为8.0～75V，工作电压(Ucc)为8.0～45V，有1.5A峰值输出电流。芯片内有一个精度为2.0％的精密电压基准和内补偿的误差放大器。

 评论0  赞20
