由LM2622构成的三输出开关电源电路

由LM2622构成的三输出开关电源电路

提问者：sdfasda 地点：- 浏览次数：1694 提问时间：01-22 12:50

我有更好的答案

1条回答: 胡政鹏_测试10 01-31 21:24

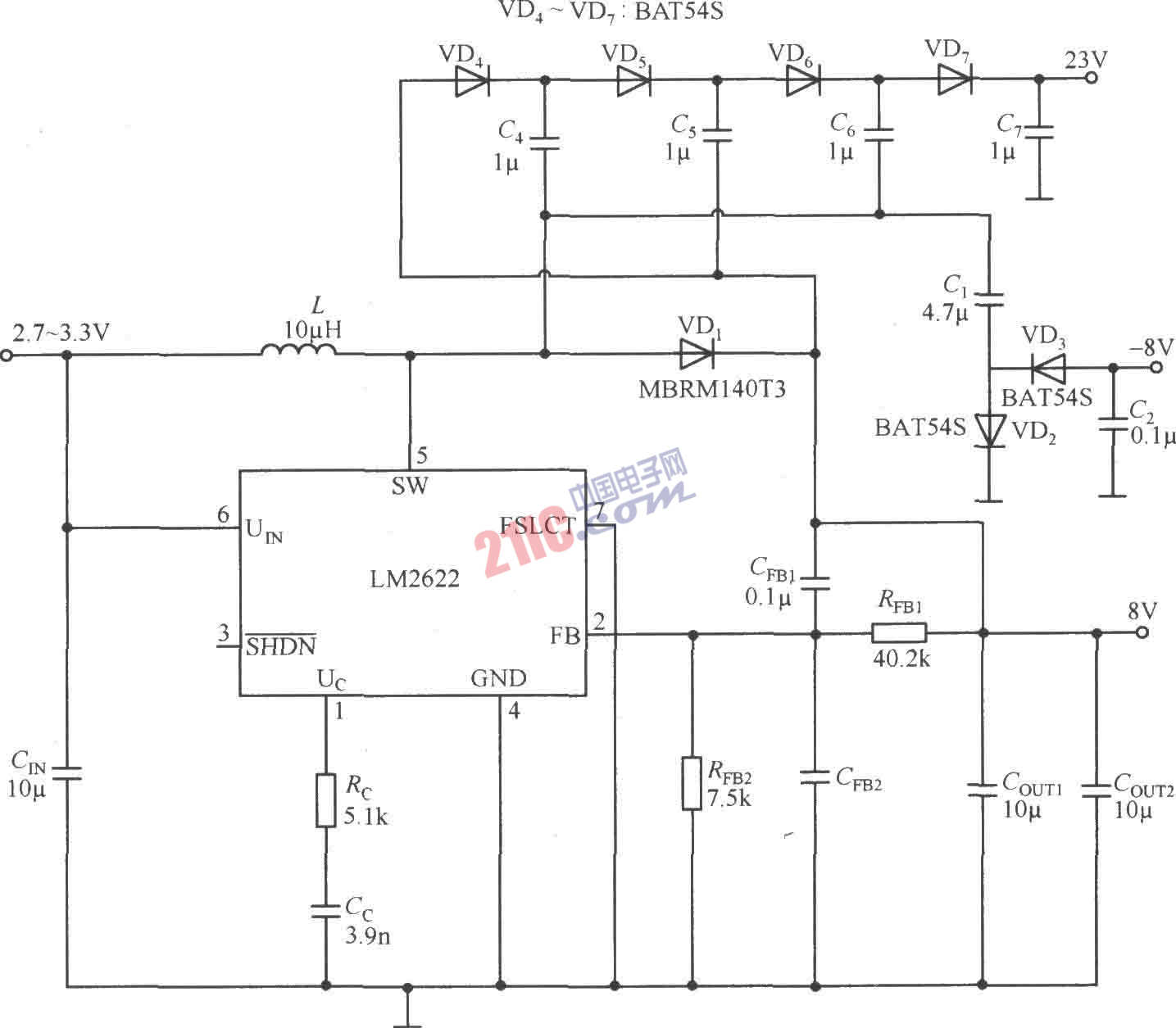

由LM2622构成的三输出电压为23V、8V、-8V的电源电路如图所示。LM2622是一个600kHz升压PWM DC／DC变换器，它可将3.3V输入电压转换为8V、-8V和23V三输出电压，输出电流可达l.6A。可以使用滤波器和低噪声元件，工作电压可以低至2.0V。

 评论0  赞94
