电源

ADC采集时电源有较大波动怎么解决

我用ADC采集运放输出的电压信号,采集频率为4k,在每次采集的时候(如图2中,CS的下降沿产生时)ADC的供电电压会有波动,波动大约有70mv,波动时间很短,就采集的那一下有波动。ADC芯片的参考电压由芯片的电源引脚提供,为外部参考电压,猜到的数据有十几个LSB的波动,如何解决?下面是原理图,请问各位大侠怎么解决

之后我单独给ADC供电,不与前面的芯片公用一个电源,波动还有。

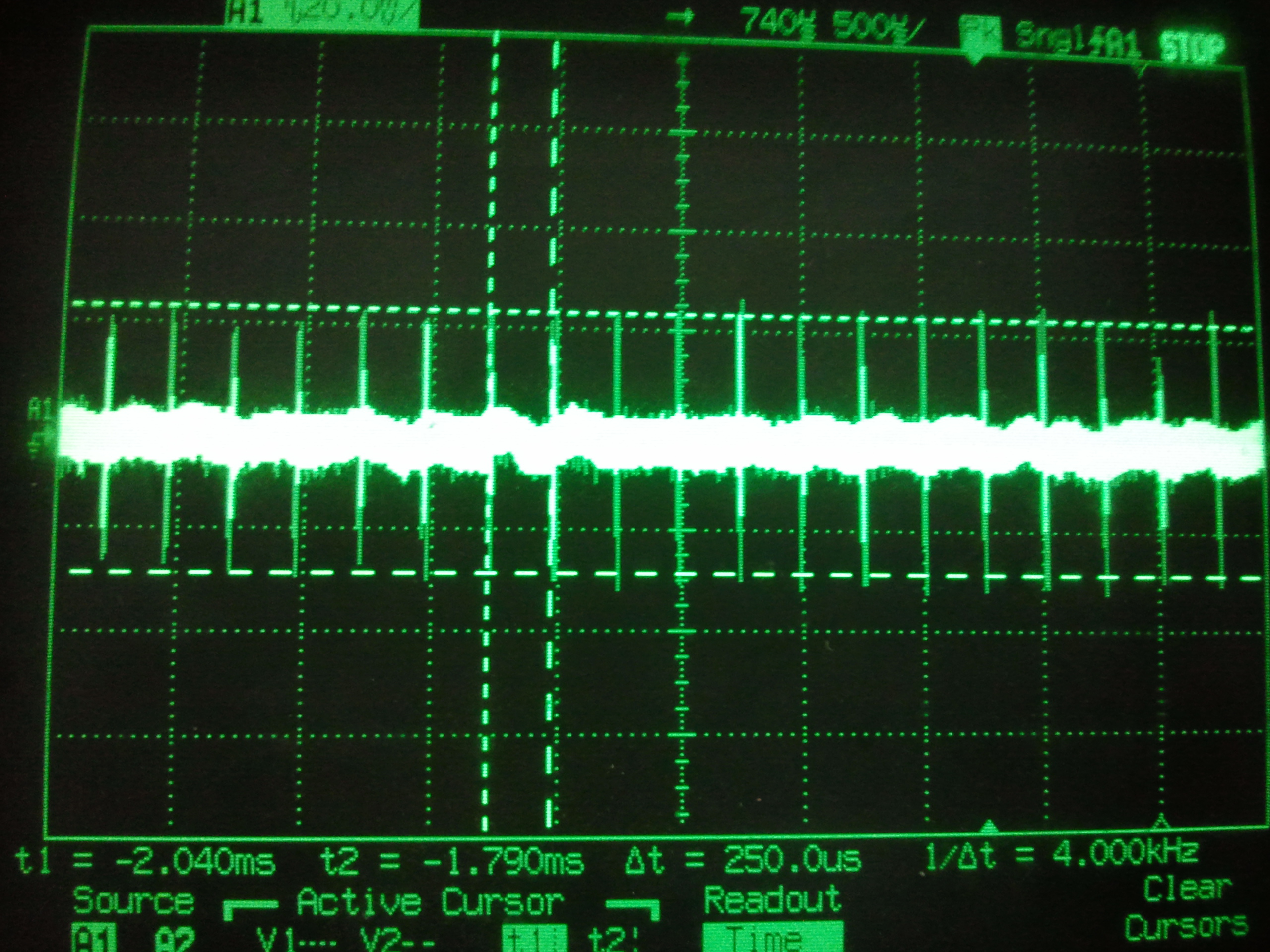

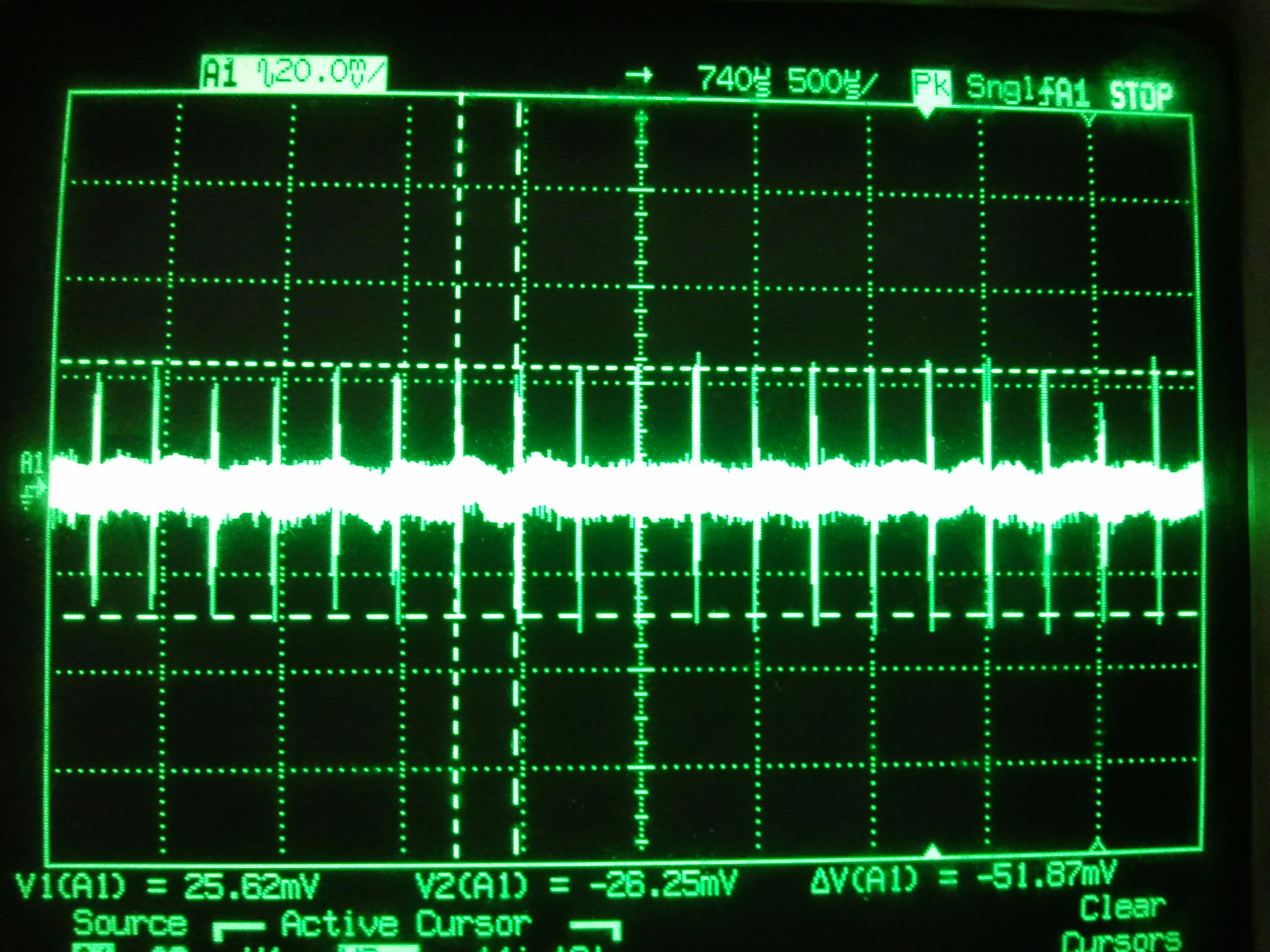

下面的是示波器交流耦合后的电源的图,波动的周期是4K,跟采样频率温和,幅值51mv

根据各位大神们的方法,我做了如下改变:1.C9换成了10uf的钽电容。2.去掉了磁珠,换成了一个基准电源。

结果是电源的ADC的电源引脚的波动降低到了34mv,但整个系统的供电电源也有波动,地线也有波动,所有的波动(包括底线和电源线上的)都是周期性的,跟采样频率一样。待会上几张示波器采到采集信号CS下降沿瞬间电源的波动图形和底线上的波动图形

在这非常感谢各位的帮助

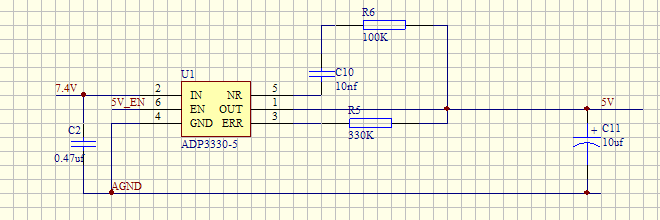

这是电源部分的图,就一个LDO稳压芯片,输出5V

提问者:陕西友航电子科技有限公司 地点:- 浏览次数:8008 提问时间:10-28 16:48
我有更好的答案
提 交
8条回答
wangchao28 04-21 17:00
  示波器取5V和AD5V的波形。AD5V要用431之类的高精度稳压芯片供电。

  最好贴出电源部分的原理图。
sadjwq 04-21 07:12
按照楼主的描述感觉是AD采集的时候,电源会抖动,那是不是可以认为AD采集的瞬间,功耗大,导致电源的波动呢?如果是增加电源的输出能力,看能不能解决!
林宇宣55 04-21 12:04
这种现象是因为磁珠和后级电容的搭配不当。C9从1uF换成10uF试试。比如X5R, 10uF, 10V, 0805的陶瓷电容。如果还不能解决,改变磁珠。
爱雪爱雪 04-20 20:50
用别的芯片做AD转换时也遇到过同样的问题,也是启动转换时电源电压波动一下
lyx0809 04-17 19:20
是地没铺好吧,
低调青芒 04-13 10:38
示波器要连接在芯片的1-2脚这样量出来的电压波动才是正确的,
hu_qw 04-17 16:31
整个集成运放,电压跟随器就行
qinghong325 04-15 08:44
 电源部分的原理图都不贴出,估计没人帮得上你。

 真想解决问题的话,至少要把相关部分的PCB也贴出来。
