请教关于慢走丝机床的短路检测的问题

坛子里有没有对数控系统有研究的，我目前在修理一个慢走丝机床，机床报告短路故障，工件和丝线短路，请问一下，慢走丝机床靠什么原理检测短路的？
T叔有没有这方面的资料啊？谢谢大家了！

提问者：第三代的年均卡上地点：- 浏览次数：6877 提问时间：05-03 09:31

我有更好的答案

10条回答: iiiegsd 05-06 06:24

工件和丝线短路?

是那个电极金属丝的问题

他的原理是靠那个电极脉冲火花对工件进行加工，你检查下电极那里，是不是距离太近还是需要更换的问题。

 评论0  赞24; shuijun556 05-03 16:21

首先排除短路，既然是维修，想必是已经排除还在误报警。
那么就是短路检测电路出问题。

正常工作时，在没有火花时是没有电流的。而短路后电流一直有。
检测电路应该就是靠这个检测的。
找脉冲电源的电路原理图来应该就可以检修出来。

快走丝学徒飘过。。。

 评论0  赞68; ROSE1017 05-11 13:06

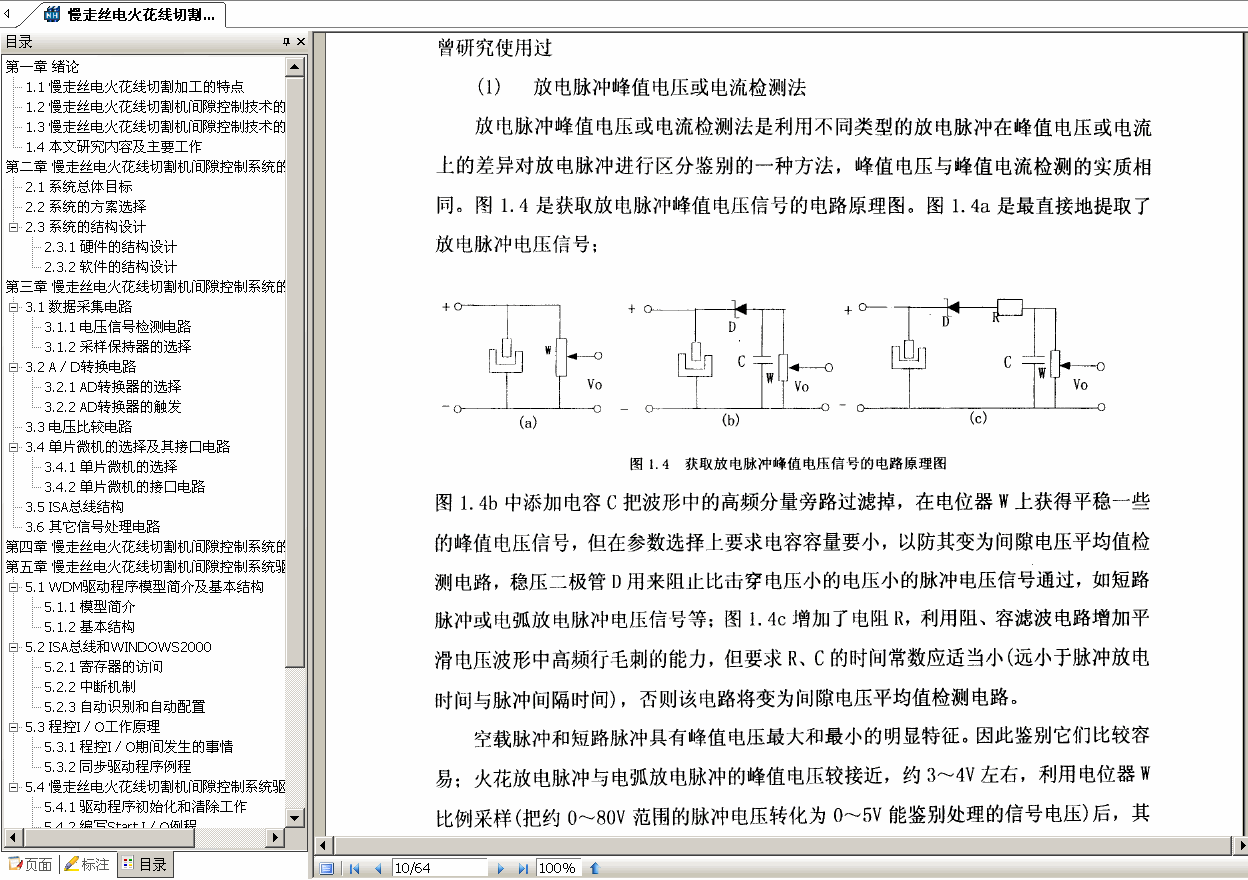

慢走丝电火花线切割机间隙控制系统的研究.pdf(11.7 MB, 下载次数: 788)2012-3-1 19:49 上传点击文件名下载附件
慢走丝电火花线切割机间隙控制系统的研究.rar(2.08 MB, 下载次数: 33)2012-3-1 20:04 上传点击文件名下载附件

 评论0  赞46; cyhe 05-03 20:06

是的，肯定没有短路，是误报警。
楼上的，短路检测电路在那一块啊？短路检测的手段是什么呢？

 评论0  赞14; jing5656 05-11 00:26

最简单的是检测隙电压, 有阻电源隙电压十几伏算正常, 俺现在弄的节能型无阻电源, 五六七伏算正常. 俺现在的无阻电源板只有A4纸一半大, 发热量五六十W. 传统有阻的那种, 消毒柜大, 发热量近千W :dizzy:

 评论0  赞22; pdsoada 05-05 18:18

高档点的, 是在隙间给一个检测信号, ADC速度要很快才行

 评论0  赞61; 60user43 05-07 12:17

T叔，你简直就是神啊

 评论0  赞42; zllmc007 05-11 11:00

T叔很不错，

 评论0  赞18; IC大当家ac 05-12 18:19

T叔啥书都有鸭:lol

 评论0  赞96; 青上也 05-08 23:12

这个我也不是很懂！
