变压器并联使用能否减少体积、增大功率？？？

由于一个项目的需要，小妹需要一个大功率的变压器，但现在是却是做不了这么大的，因为有体积限制，1000W:funk:！

所以，想来二姨家请DX们确认一下，可否将大功率的变压器分成好几个，次级输出电压是一样的，这样次级并联起来使用，能否增大功率？？

例如：将1000W的变压器，分成10，1个100W，将这10个小变压器并联起来，从功率上能否与单一的1000W相一致？？

小妹在些谢过了。:P

提问者：ggfvxv 地点：- 浏览次数：1473 提问时间：05-11 04:25

我有更好的答案

15条回答: 60user97 05-20 02:17

10W以上1元1W,10个100W的要1000元,够整一个开关电源了.
小变压器可以并联用,但要处理好均压问题

 评论0  赞85; servile 05-19 22:14

T叔，由于环境特殊，要求不能使用开关技术，只能使用工频。
均压是什么意思？
还有均流吗？
T叔的意思是这些参数要跟变压器厂家提要求吗？

 评论0  赞62; 吔粪拉雷 05-16 03:09

最简单的方法，入并出串，即输入并联，输出串联，啥都不用考虑，简单方便。

比如，你要一个 1000W, 输入220V, 输出10V的变压器，你可做 10个 100W, 输入220V, 输出1V的变压器，将所有的输入并联，再将所有的输出串联（注意相位！），即OK

 评论0  赞79; keji730 05-14 23:07

可考虑用环形变压器,同比体积可小一倍,厚薄可定做

 评论0  赞50; mmvjsuds2 05-16 03:06

另外，变压器并联使用并不能减少体积！

单个变压器的体积是减少了，但所有变压器之累加的总体积，肯定超过同功率的单个变压器体积。

 评论0  赞11; 小三爷要吃肉 05-13 06:53

多磁路变压器确定是个不错的选择，支持老王。

 评论0  赞47; diaoshayu 05-20 00:48

环形电源变压器设计步.rar(233.11 KB, 下载次数: 13)2012-7-23 10:07 上传点击文件名下载附件
环形变压器设计参考.pdf(896.32 KB, 下载次数: 20)2012-7-23 10:07 上传点击文件名下载附件

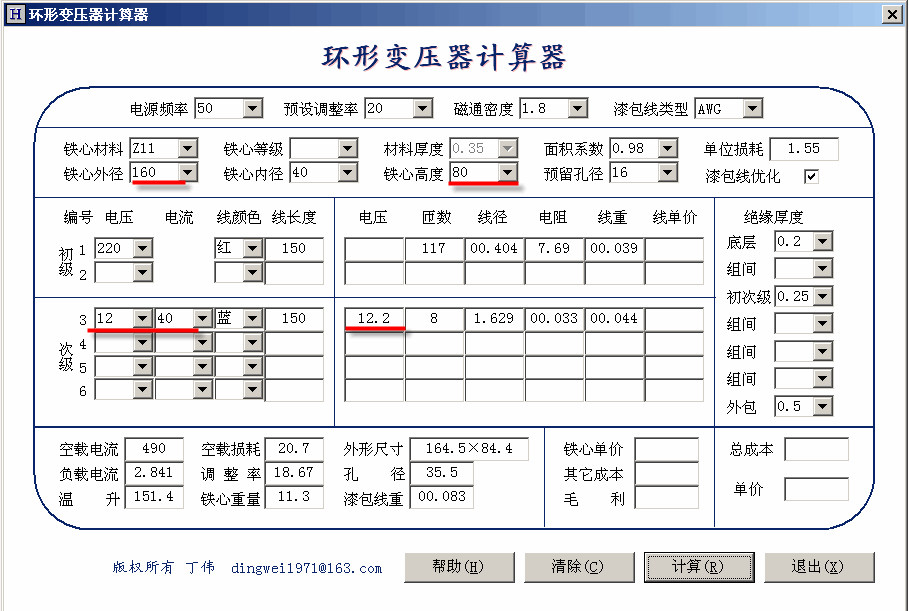

环形变压器计算软件.rar(35.07 KB, 下载次数: 18)2012-7-23 09:45 上传点击文件名下载附件

变压器设计系列软件.rar(291.18 KB, 下载次数: 14)2012-7-23 10:02 上传点击文件名下载附件

 评论0  赞27; ftdtwerwd 05-18 17:15

噢，谢谢各位！
输入并联，输出串联是个不错的主意。
体积方面由于只限制其外径，长度没有限制，而如果整体做成一个，体积又大又笨，而且厂家不给做。所以才想到将其拆解成N个。
多磁路变压器，没听说过。

 评论0  赞83; sur9 05-17 21:07

:)好资料。收藏了。

 评论0  赞80; 科源机电 05-11 05:13

多个三相五柱一字排开，可根据热设计需要调节单元间的间隙(非常重要)，多排多列无限延伸...

 评论0  赞34; chunlan83768 05-17 03:41

串并联跟高低压没关系吧？应该跟输入输出有关。

 评论0  赞56; asdyj 05-15 06:16

LZ关心的是处理相同的功率，多个变压器串并能否减小体积。。。

貌似不能。。。

 评论0  赞79; feiyu25 05-14 00:02

同质同频，变压器功率，是按铁芯重量成正比的。
多个小变压器并联，可以改善散热条件。

 评论0  赞44; wyerwerwz 05-14 20:51

减少体积铁心用坡莫合金

 评论0  赞82; 60user97 05-15 06:03

坡莫合金的饱和磁密是7500-8000GS, 罐头铁皮大约10000GS
单就功率（容量）指标的话，用坡莫合金还不如用罐头铁皮

 评论0  赞65
