帮忙分析这个电路

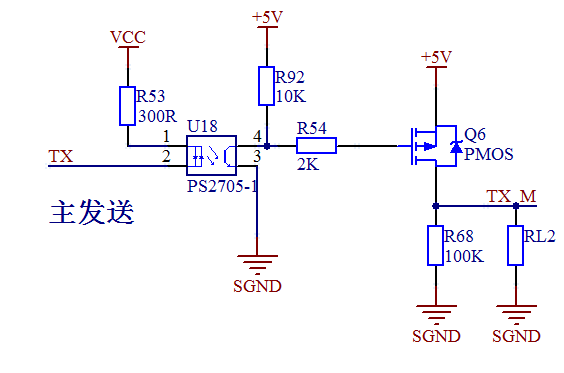

如图所示，RL为负载，如果要为负载提供100mA~200mA的电流，哪一种接法合理呢？并且电阻的参数是否正确呢？如果从TX端输入方波，如何让TX_M也输出完好的方波？

STS2301.pdf(134.61 KB, 下载次数: 6)2012-7-24 14:22 上传点击文件名下载附件

最后决定设计成推挽式，最大电流200mA

提问者：ncuweurwre 地点：- 浏览次数：1625 提问时间：02-01 06:02

我有更好的答案

5条回答: 60user45 02-03 06:01 回答数：被采纳数：

结论：都不能正常工作！

 评论0  赞68; 站着幻想 02-04 09:48 回答数：被采纳数：

:L表示很难，你那个PMOS怎么接的啊

 评论0  赞65; jfsdfa 02-04 13:53 回答数：被采纳数：

你这电路能正常工作才叫怪呢？

 评论0  赞74; 主张持法哲哲 02-03 08:58 回答数：被采纳数：

接反了~已重新编辑~

 评论0  赞24; jie119 02-02 13:32 回答数：0 被采纳数：0

这个能工作但是相位是反的，R54用几十到100Ω就够了，R92不要用那么大会影响开关速度的:)

 评论0  赞58
