能这样用三极管控制24V吗？

电脑并口输出5V，想控制24V到外设的通、断。
为此，把并口接到 3DG6B 的 B脚，24V接到 C 脚。E脚接外设。
结果发现并口的电压好高，远远超过10V。
莫非是24V从C脚跑到B脚上来了？

提问者：珠海易胜地点：- 浏览次数：8238 提问时间：01-29 02:35

我有更好的答案

14条回答: HenryRain 02-02 10:43

无图无真相，上图吧！原理图

 评论0  赞26; vewwerwr 02-05 19:07

楼主电路错误，负载应该接在集电极回路，发射极要直接接地，你的电路成射随器了。

 评论0  赞80; hu_wfllllllllf 02-02 02:16

已经改用光耦了。可还是想知道为什么三极管不行。

 评论0  赞14; DreamForfuture 02-01 05:07

三极管最好用二级来做。

 评论0  赞80; ufwyefsd 01-29 17:10

3DG6，好熟悉啊，80年代用过N多。。。

 评论0  赞58; a15055113163 02-07 06:42

已经在一楼上图了。负载里就有光耦，所以如果我也用光耦，就显得浪费了。所以还是想用三极管。

 评论0  赞60; jingshan8366 01-29 12:14

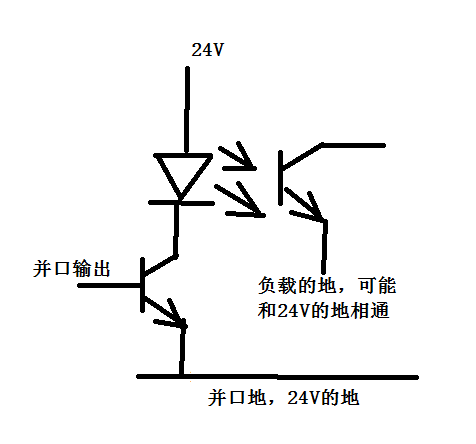

按chunyang的意思重新实验了，还是不行。负载是一个光耦的输入端，移动到3DG6的C侧。结果：无论并口输出什么电平，光耦都导通。似乎三极管无法切断。
但是，由于负载供电也是用的图中这个24V，所以光耦里面的地可能和24V的地是联通的。不知道是不是有关系。
又或者：前面把负载放在E侧的时候，把三极管弄坏了？

 评论0  赞70; aa499962383 01-31 23:44

果然是三极管坏了！换个就好了。谢谢chunyang

 评论0  赞72; st94wo 02-05 01:32

24V太大了，要和你的单片机电源一致，如5V或3.3V。

 评论0  赞4; winnie_wuting 02-04 13:59

主要考虑BC集最大耐压多少你的情况是BC极击穿导致B极电压很高

 评论0  赞2; haifeng11 01-29 03:47

这样接是不对地，正确是，输出接1K左右限流电阻， E极接地，负载一端接24v，一端接C极。

 评论0  赞69; 大宝窝窝菊科 01-31 03:12

为什么不用mos

 评论0  赞16; fojewfdoewif 02-07 18:27

用两个三极管组合起来就能控制

 评论0  赞88; hucc 02-05 17:16

不错，长见识

 评论0  赞16
