求一个脉宽变电压的电路（转换要线性），谢谢大侠们

一个方波，周期20MS，脉宽从0-5MS线性变化，需要电压从0V-10V变化，要求线性，即脉宽2.5MS时，电压为5V（中间）
备注：方波电压幅度不变，脉宽是变化的
顶上，希望大侠们解答，急。。。。，最好有电路，，谢谢，，，，，，，

提问者：60user70 地点：- 浏览次数：6810 提问时间：02-20 15:05

我有更好的答案

9条回答: sfdss 02-28 08:38

周期为20MS

 评论0  赞18; ben233 02-27 21:45

你的方波幅度是否稳定？

 评论0  赞53; oqw1 02-29 14:20

基本思路是对信号进行积分，然后用运放调理电压至适当的幅值。

 评论0  赞72; 金利恒电子谭小姐 02-29 17:17

楼上的说的这么含蓄，像教科书一样

 评论0  赞58; chinaruto 02-27 23:53

5楼：
“授人以鱼，莫若授之以渔”，此之谓也。

 评论0  赞58; 60user16 02-29 19:36

电容电阻滤波就可以。

 评论0  赞64; JSDGS 02-20 21:45

顶上，希望大侠们解答，急。。。。，最好有电路，，谢谢，，，，，，，

 评论0  赞18; cmstock 02-23 17:46

顶，想学习一下

 评论0  赞14; hnui2002 02-20 17:19

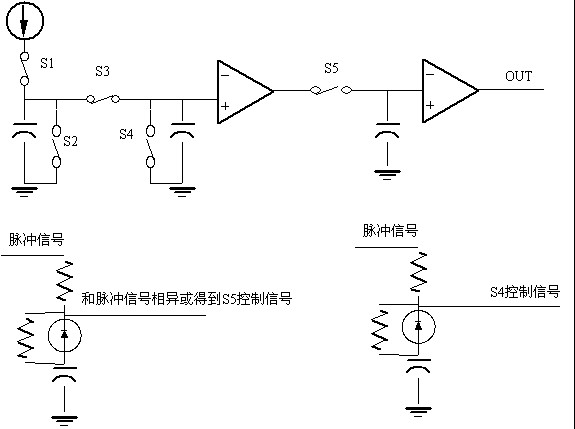

用一个恒流源，对电容充电。输出电压跟电容大小和充电流相关。
S1，S3和S5是高电平接通，S2和 S4高电平断开。
脉冲高电平充时，S1和S3接通，S2,S4和S5断开。
脉冲低电平时，S1断开，S2接通，S3断开，S5接通，
短暂延时后，S5断开，然后S4接通。

S1,S2,S3直接和脉冲信号相连（脉冲电压如不符合开关切换信号要求，需转换）

如果需要精度高，用运放构成恒流源，精度要求不高用三极管做恒流源。同时需考虑其稳定时间。

如果精度要求不高，成本不敏感，也可以加个单片机，先测时再DA输出或者PWM方式输出。

 评论0  赞20
