三极管的另一种“饱和”

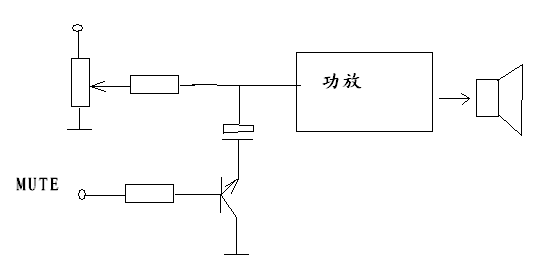

曾经在日本先峰，山水的音响电路上看到下面的静音电路，把BJT的C、E极反接。
当初不信邪给调了过来，结果静音效果大打折扣。:lol

提问者：康达LOODER 地点：- 浏览次数：5621 提问时间：08-25 21:48

我有更好的答案

14条回答: 60user149 08-28 19:48

C、E反接，电流放大倍数相当小(一般不到10倍)，耐压低(发射结耐压)，饱和压降非常小。
在分立元件斩波放大器上使用，目的就是利用其饱和压降非常小的特性。

 评论0  赞63; doublelove 08-31 11:15

嗯，学习了。不知道能否用在胆机上？抽空测试一下。

 评论0  赞20; yokoso 09-02 12:59

这种饱和，比元教授的“乙类饱和”有用的多

 评论0  赞17; 60user103 08-27 00:01

按照排行当数丙类了

 评论0  赞21; nvsydywer 08-27 10:59

不排这个号，丙类的等元教授另外去排

 评论0  赞13; ndrwer 09-04 15:39

学习了。
只要细心并且爱深耕细作的人才能进入到此深度。

 评论0  赞99; lanjie66 08-28 15:01

以前一直搞不懂为什么反接，学习下

 评论0  赞60; recoltd 08-26 08:51

13楼：
反接时的饱和压降与管子型号有关，与你给的基极电流有关，与集电极电流有关。往往管子还需要挑选。
一般情况，做到10mV问题不大，甚至可能更低。

 评论0  赞15; 站着幻想 08-26 16:59

motorola的模拟乘法器IC原理图有不少“逆”电路单元，电压“逆”放大-》缩小，获得乘法器的输入动态范围。

 评论0  赞73; WYF13760287143 08-30 07:26

。。。。。。。。。。看看

 评论0  赞71; 60user133 09-02 05:37

PowerAnts在“评元增民《模拟电子技术》系列04”那帖17楼所预测的“丙类饱和”出炉了。
6楼PowerAnts说“不排这个号，丙类的等元教授另外去排”，真有先见之明！

 评论0  赞17; 新科龙电子 09-04 05:43

用这种三极管反接的方法来减少饱和压降，现在已经不如改用MOS管。MOS管导通电阻可以做得相当小，而且线性比BJT好得多。

 评论0  赞40; 60user19 09-01 15:50

这个电路的应用原理，严格来说不在于“饱和压降”，而是发生饱和时的“低阻态”。
与MOS管相比，这个电路只适用于MUTE一类两状态切换，而不考虑线性问题。

 评论0  赞52; vywyefswer 08-31 01:59

"这个电路的应用原理，严格来说不在于“饱和压降”，而是发生饱和时的“低阻态”"
同意見解, Mute 就是短路下的低阻,沒有比 0 Ohm 的Mute 更好的.

 评论0  赞54
