继电器的保持电流能自动减小吗？

吸合之后，继电器就不需要那么大电流了。如果能自动减小电流，岂不美哉？

提问者：asd010 地点：- 浏览次数：6149 提问时间：01-20 05:41

我有更好的答案

12条回答: testd035 01-28 12:27

单线圈也可以实现，双电压驱动即可。
单电压驱动也不难，串电阻保持即可。
不用辅助触点也可以办到，用电容储能即可，但带来个缺点——操作频率要降低：释放后必须延时一定的时间才能吸合，否则会发生吸合失败，影响工作可靠性。

 评论0  赞63; ally4462 01-22 03:26

串电阻的主意比较好。可是，如何自动把电阻加进去呢？

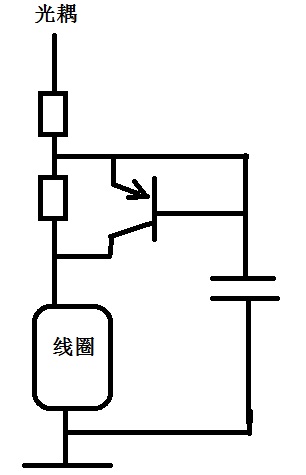

尝试着画了个图。刚开始PNP导通，电路较大。C充满后，PNP截止了。
但这样的缺点是：
1、充电时间是毫秒级别。如果电流是150mA，要持续20mS，C岂不是得很大？
2、光耦切断后，C会不会支撑继电器又吸合一段时间？
3、如果刚放开就又要吸合，C还有电，会导致吸不上。
所以，得想法在光耦切断时迅速把C放电，比如用二极管。但具体怎么加呢？

 评论0  赞28; 想再看钻石冰尘 01-30 04:12

理解错误！试试就知道，元件数值要根据继电器参数定。

 评论0  赞68; Emily1225 01-21 02:15

加电阻和电容这个方法可行，这要看你具体的设计参数了哦，电阻和电容的参数要选对，这样就不会有问题了，我之前这样用过，批量不会有问题的。当时是由于载波功耗大加这个电路的，能降低载波模块的功耗。

 评论0  赞83; 60user11 01-25 00:57

那就采用磁保持式继电器就行了， coil latch relay
动作之后，可以切断电源，自动保持。

 评论0  赞65; cmh6 01-25 03:01

其实可以这样：一个电容并联一个电阻，这个再跟继电器线圈串联，刚上电，电容相当于短路直通，电压全在线圈，等电容充电完成后相当于开路，只剩下电阻了，线圈电流就限制了，需要多大电流，就设置多大电阻，电容大点，大电流时间就长点

 评论0  赞54; 云淡风轻丶 01-21 03:40

我的简单，就RC，R根据继电器的线圈电阻匹配，C一般为100uF~220uF，

 评论0  赞40; a38001230 01-24 07:53

如果有时间一定会向楼主学习的~很好的帖子

 评论0  赞29; kasjd 01-27 13:10

看来我得搭个板子实验一下了

 评论0  赞39; muwurwr 01-23 22:44

:lol8楼的电路是释放后快速充电的（而不是楼主理解的放电——因为电容是接地的。如果电容是接+V那则是释放时电容快速放电）。
而17楼的电路能正常工作吗？——那个放电的三极管如何导通？

 评论0  赞8; 瑾年Invader 01-27 18:11

搜“磁保持继电器”，发一个脉冲就可以动作，然后再也不用耗电了……直到下次动作

 评论0  赞40; 忠丰电子何先生 01-21 02:11

磁保持继电器就可以满足你的有求，但是有个问题要搞好，需要做停电监测和驱动储能，监测到停电利用储能把继电器推回到初始化状态。

 评论0  赞67
