导航机里烧了个8脚背光灯升压芯片，求指点（已补电路图）

求诸位帮我看一下这个IC是个神马东东？

提问者：1234kkk 地点：- 浏览次数：7804 提问时间：02-15 07:53

我有更好的答案

8条回答: yweyffdsw 02-17 05:59

型号看不清，但是IR的，它的功率器件居多，且里面的接法看，应该是MOSFET

 评论0  赞36; wewxvqer 02-17 17:31

多谢，我搜一下

 评论0  赞20; 阿布蛋蛋 02-19 18:06

IRF7821 搜到这个型号，不知对也不对？

 评论0  赞76; 60user29 02-16 14:09

这个器件是这样坏的：

左边电感温度很高 → 烤坏右面的电解 →烧了这个IC

 评论0  赞36; 60user40 02-23 12:37

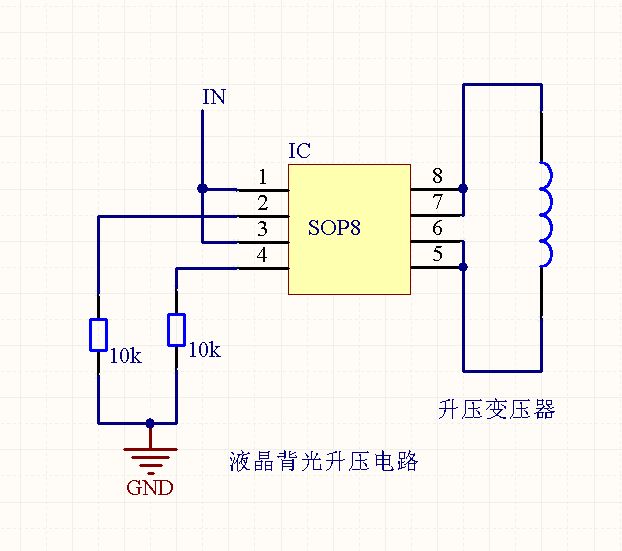

外围电路这样的：

 评论0  赞69; 大洼球王 02-17 03:08

7、8脚和5、6脚外面接升压变压器线圈

 评论0  赞62; keith3000 02-20 02:20

楼主的原理图明显画错了，升压变压器是个大电流的玩意，你这图回路在哪？

 评论0  赞74; pm58 02-15 12:32

烧这么严重。。

 评论0  赞63
