一个安防方面,使用单片机测试USB口是否接入和拔出

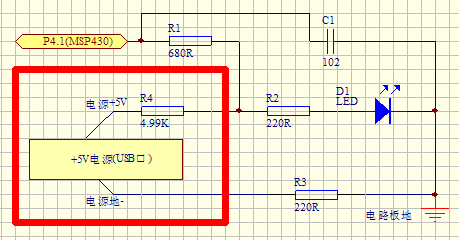

以下电路是使用MSP430F2232的一个IO口来测试外接的USB口是否插入和拔出,但是我使用这个电路实现不了这个功能,请模拟方面的高手解答下,谢谢,红框内的+5V是从电脑USB口接入的.

提问者：crcwqeqwe 地点：- 浏览次数：7834 提问时间：10-26 09:40

我有更好的答案

8条回答: twerfwerw 12-25 00:48 回答数：被采纳数：

你看下430I/O高电平阀值，你插上去R2左边只有1.几伏，不插也差不多。。缩小r4，加大r2

 评论0  赞81; boonlive 12-25 20:15 回答数：0 被采纳数：0

自己的电源是电池供的,3.3V电压,这个电路是别人的成熟电路,我可能还没有掌握技巧,我现在做出来可以测试到USB没有电到上电这个过程,但是没有办法测试USB有电插入后拔出的过程,请各位高手指点下,谢谢.

 评论0  赞78; xj1223726587 12-26 07:15 回答数：被采纳数：

如果电平没问题，那就是软件上做一些识别。先判断电平高，再变低，就是拔出。

 评论0  赞34; sihanxie 12-23 06:50 回答数：0 被采纳数：0

原理是这样,但是以什么方法判断现在没有什么思路.

 评论0  赞39; chm5 12-20 05:10 回答数：被采纳数：

＋5V 串个10k 接个9013 c集上垃个10K 给你的430

 评论0  赞17; 该带1986 12-21 05:26 回答数：被采纳数：

先输出低电平，然后延时(自己根据电阻、电容计算，或者测试，或者用示波器测量)，读端口状态，高电平，则插入，低电平则拔出。

 评论0  赞99; wuerywds 12-28 12:16 回答数：0 被采纳数：0

简单的做法就是把IO设置成输入状态,再在一定时间判断电平就可以,

 评论0  赞19; 深圳雅创 12-21 08:10 回答数：被采纳数：

够浪费的，为了测试有无插入USB，就使用一个单片机

 评论0  赞37
