关于RS485保护 PTC热敏电阻的选择

从网上查过来的资料显示 RS485 保护PTC热敏电阻一般选

MZ31系列的 mz6 mz9

WMZ12A系列

还有K250-120

用过的可以介绍下吗？

一般常用的插件和贴片的型号是什么。

另外手头有板子用的PTC上面标示是SC6A MEXICO 另一面X72 X030请问是什么型号。

提问者：hanyan533 地点：- 浏览次数：7112 提问时间：10-14 18:13

我有更好的答案

3条回答: 60user184 08-08 04:52 回答数：被采纳数：

看一下485的电流、电压，然后按照参数去选择
我记得是100mA，耐压超过5V的PTC，不知道有没有记错

 评论0  赞83; maishengwei 08-12 06:11 回答数：0 被采纳数：0

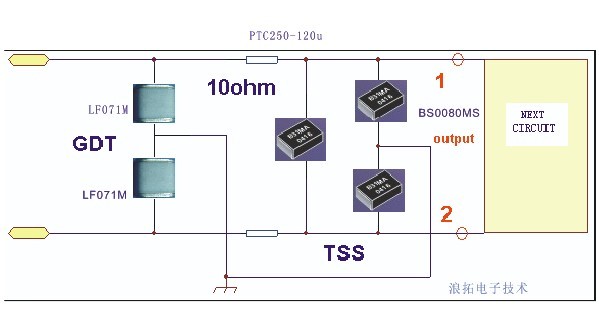

PTC热敏电阻的阻值如果偏小，会使前端的气体放电管放电特性得不到改善，同时也不能有限限制其后面TVS二极管的暂态电流，所以电阻的几何尺寸应足够大。目前根据阻值10Ω左右，选取的PTC型号为插件的：PTC250-120u, SMD封装的为mSMD010-1812.

 评论0  赞30; evaluation 08-05 15:57 回答数：被采纳数：

楼主的问题：PTC上面标示是SC6A MEXICO 另一面X72 X030请问是什么型号。
此型号为最大工作电压72V，维持电流300mA的自恢复保险丝，X72-030.
阻值有点偏小，防护等级较低的情况下是满足电性能的。

 评论0  赞32
