我的HPF高通滤波器电路,运放总是烧掉,求助!!

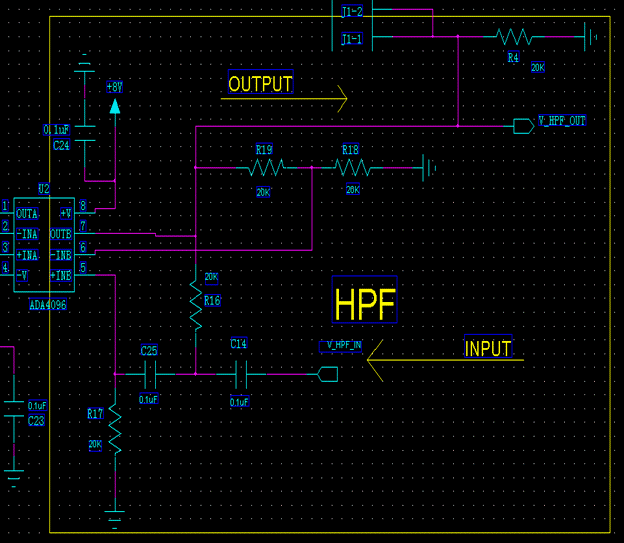

      最近在调试一个二阶高通滤波器电路,如图中的黄色实线框内,参数都是自己计算的Fc=30Hz,增益Ka=1+R18/R19=2(R18=R19=20K),Q = 1/(3-K) =1,其中R14=R17=R=20K,C14=C25=0.22uF,运放用的是ADA4096,单位增益带宽550KHz,失调电压典型值35uV,偏置电流10nA。现在的情况是,运放总是被烧坏,怀疑是运放振荡了(我之前从未见过运放振荡,对振荡的理解也不是很深,惭愧)。

   调试现象是这样的:
断开HPF的前级输入,单独测试HPF电路。上电后,没给输入信号的情况下,用示波器测HPF输出,发现有类似被电源电压(+-8V)的削顶的弦波,频率稳定,波形稳定。然后,打算用信号源(函数发生器)给电路提供输入,在信号源关闭输出的情况下,只将信号源的探头接到电路的输入脚上(这时接地夹并未接入电路),然后片子马上就发烫,然后就烧掉了。
已经烧掉三块片子了,都是一样的情况。而且同一块片子,用来搭个放大电路都是能正常工作的,然后接成HPF电路,一上电,就是上面那种情况了。
电路没有经过仿真,因为之前调低通滤波电路,也是直接根据公式算参数值,调试非常顺利,LPF实际参数和理论值非常接近。所以HPF我是也根据之前设计LPF的方法来做的。
实在想不通了,模电没学好,振荡理解也不深,惭愧,振荡真的会导致片子烧掉?如果真的是振荡导致片子烧掉,如何解决呢?修改HPF的参数?或者换个运放?或者有其他方法?求高手们指点,感激不尽!!!!!!!!!!!!!!!!!!!
提问者:CapXon 地点:- 浏览次数:9112 提问时间:03-16 12:09
