交流电压累加问题？

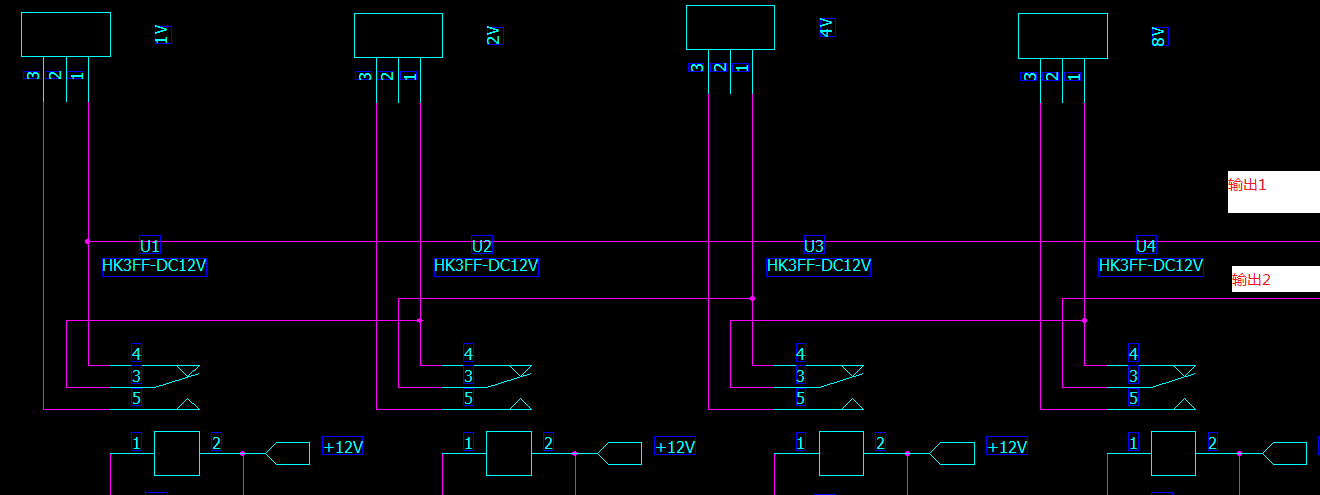

今天看了公司一个图纸，原理大概是一个多抽头变压器输出4个交流电压分别是1V、2V、4V、8V，如果你想输出交流电压是5V，就控制1V和5V继电器导通，输出1和输出2端电压就是5V,你想输出交流14V，就控制2V、4V和8V的继电器导通，输出1和输出2端的交流电压就是14V，我看了半天，导通根本就不是相加啊（蒙圈了）？求懂交流电压相加原理的同志指点迷津。:)

提问者：HELLOKITTYNEW 地点：- 浏览次数：1584 提问时间：01-23 23:55

我有更好的答案

7条回答: 79970712g 01-26 18:21 回答数：0 被采纳数：0

没看明白怎么控制相位的，交流电要相位一样才能相加，相位相反的话就坏了

 评论0  赞74; xzvzczfa 01-31 09:59 回答数：被采纳数：

哦，能看出来，我刚才看错了导通后电压是串联的，没问题

 评论0  赞3; YBJ_zjzjzx 01-29 00:08 回答数：0 被采纳数：0

这个可不是什么多抽头而是多绕组，多抽头指在同一线圈上的不同圈数位置上引出抽头，这样的结构是不能串联的，否则将导致中间部份的线圈短路，多绕组在结构上是完全独立的，只要相位相同就可以串联，多绕组可以看成是多个独立的变压器，这么想问题就简化了。

 评论0  赞33; hsdfaz 01-26 09:39 回答数：被采纳数：

可能是四个独立的线圈，当需要5v时将1v和4v的线圈串联

 评论0  赞76; maishengwei 02-01 15:02 回答数：0 被采纳数：0

连上个示波器看看波形，相位什么的

 评论0  赞65; qwe050 01-25 20:11 回答数：被采纳数：

中间部分的线圈短路又如何？继电器断开的目的就是让他短路，从而减少线圈的匝数，需要它时，将它串入。增加匝数。
这样子是可以的阿。鄙人愚见，请更详细解释
但实际上这个电路是在继电器不吸起时，将各段绕组是断开的，电路输出0V，某个继电器吸起时，该继电器对应的绕组被串入回路，输出对应的电压。

试想，如果这都是独立的变压器，那就有4个输入，4个原边绕组。岂不很麻烦，又试想，如果其中两个的原边绕组分别接相位不同的相线，那这个电路就失去其根本设计的意义了。。。

 评论0  赞83; KPOD 01-25 05:58 回答数：0 被采纳数：0

呵呵这个问题还要春阳大叔来回答比较好这个原理不是很了解呵呵希望有更多的高手能够参与进来

 评论0  赞36
