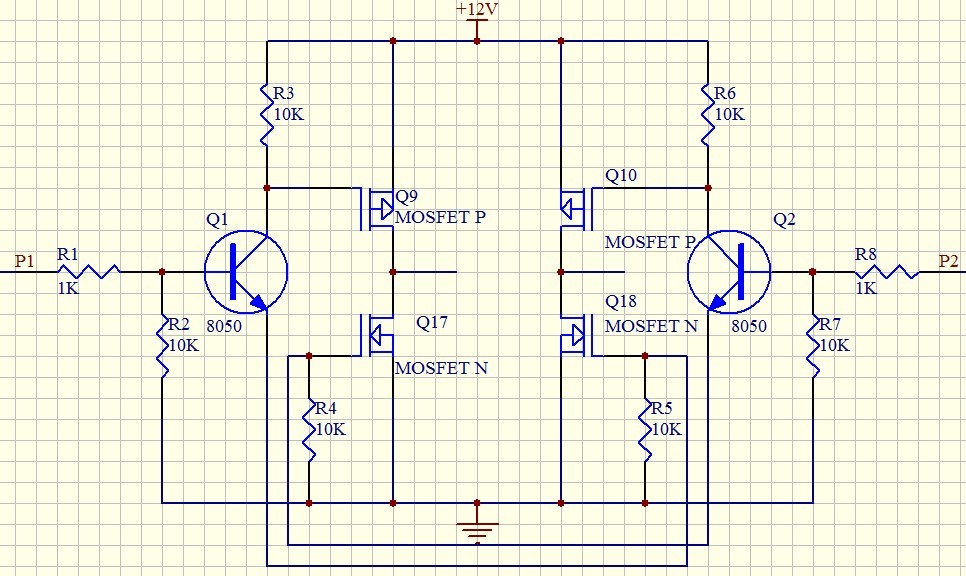

上图，请大家分析下该电路是否有bug

如上图，驱动电机的，电机是12V，400mA
但是使用过程中经常有烧毁的现象，但大部分板子都是好的，
P1、P2时序也对，那么什么原因会造成上下桥直通呢？是虚焊？是短路？电源变化大？
这个电路本身是不是有什么问题？
求高手分析。

提问者：hzy_jack 地点：- 浏览次数：5851 提问时间：12-12 06:16

我有更好的答案

16条回答: 60user41 12-16 11:15 回答数：被采纳数：

自己顶一个，继续等待解答

 评论0  赞88; lan23 12-13 13:43 回答数：0 被采纳数：0

犀利的H桥！！是不是瞬间启动时，电机就有3A多了！

 评论0  赞76; nmcz 12-15 12:20 回答数：0 被采纳数：0

建议你先看看驱动波形。否则什么都是猜测

 评论0  赞19; euagh1985 12-17 04:01 回答数：0 被采纳数：0

又要用猜的？

 评论0  赞45; nnmnnm 12-21 11:49 回答数：被采纳数：

是上电瞬时烧毁？还是使用过程中坏…？？？

 评论0  赞6; tutu304725938 12-22 04:43 回答数：0 被采纳数：0

一般都是第一次上电烧毁的比较多。
请问大家这个电路本身有没有问题？该如何改进？

 评论0  赞90; xiaoshuhao 12-17 19:08 回答数：0 被采纳数：0

如6# IO输出错了没保护、那么上电时p1 、P2的状态及其变化就需要注意了

 评论0  赞93; S_A_Lucky 12-13 01:37 回答数：被采纳数：

楼上，假如IO出错了，如何加保护？

上电时候MCU的IO是弱上拉，不足以使三极管导通

 评论0  赞29; hnllyhsh 12-14 10:00 回答数：0 被采纳数：0

有些电路原理简单,但做好却是比较麻烦的.不然也不会有motor driver IC 的存在了。
TI, ST,Allego 都有相关产品。

 评论0  赞30; bin548 12-21 12:34 回答数：0 被采纳数：0

11#方法不错，时序没错，出于成不考虑就不加与门了

不知道把MOS管换成8050三极管会不会更稳定些，因为MOS的G极虚焊也可能会导通

 评论0  赞92; hjhevildask 12-19 07:48 回答数：2 被采纳数：0

这么小电流建议用三极管

 评论0  赞84; deco_89 12-13 19:58 回答数：被采纳数：

会不会是因为H桥没有加一个死区时间引起的？
开机时或者工作中，状态改变有可能导致上下导通

 评论0  赞60; 60user190 12-18 22:51 回答数：0 被采纳数：0

楼主试下Q1控制左边两个MOS，Q2控制右边两个MOS

 评论0  赞34; 雪山封顶 12-18 19:13 回答数：被采纳数：

看看波形图，也可能是虚焊问题，先一个个管脚检查好了，很多板子问题都是虚焊或短路引起的

 评论0  赞94; ncvttwer 12-14 11:26 回答数：被采纳数：

非常感谢这么多热心的朋友提出了好的建议。
打算改为三极管试试。

 评论0  赞29; 喵abcd 12-17 11:46 回答数：被采纳数：

楼主加几个二极管试试

 评论0  赞77
